Quadros e armários XL³ 400 de grande capacidade com dimensões reduzidas
XL³ 400 é uma gama de quadros e armários componíveis extremamente compactos que permitem o máximo equipamento com profundidade reduzida.
Composta de dois tipos de invólucros.
Metálicos ou isolantes IP43
- Recebem aparelhos até 400 A
- Fornecidos desmontados com montantes funcionais
- Quadros isolantes com fundo isolante
- Com 175 mm de profundidade e capacidade de 24 módulos por fila
Metálicos IP55
Recebem aparelhos até 250 A
- Quadros monobloco
- Chassis extraível
- Com 215 mm de profundidade e capacidade de 24 módulos por fila
Fundo ativo 400 A, uma repartição realmente otimizada
Graças ao fundo ativo 400 A pode ser realizada uma repartição otimizada no interior de um quadro ou armário XL³ 400.

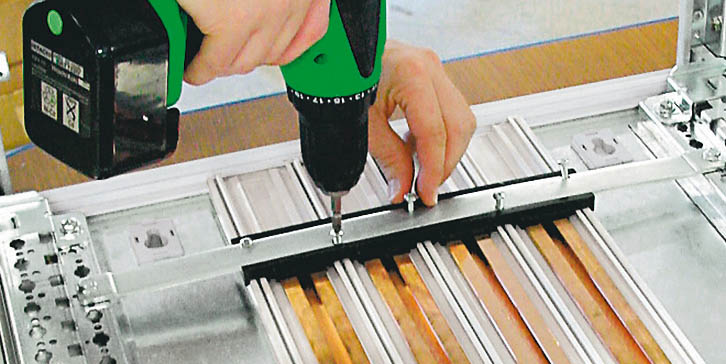

Compacto
As barras em C inserem-se diretamente no fundo isolante para formar o fundo ativo.

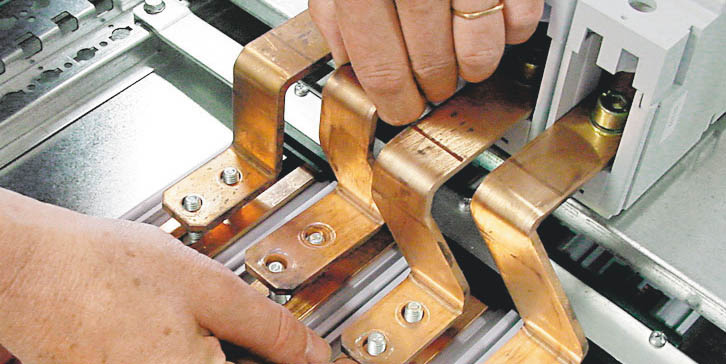

Rapidez de montagem
Os kits de ligação pré-fabricados estão disponíveis para DPX3 160, 250 com ou sem bloco diferencial e DPX3 630 sem diferencial.

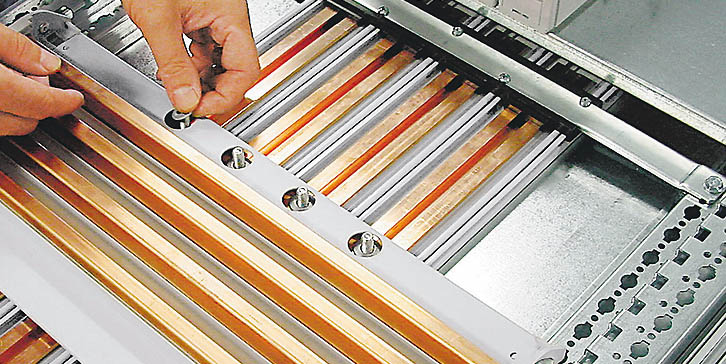

Fiabilidade da ligação
Os repartidores horizontais HX3 250 A ligam-se diretamente sobre as barras em C do fundo ativo.

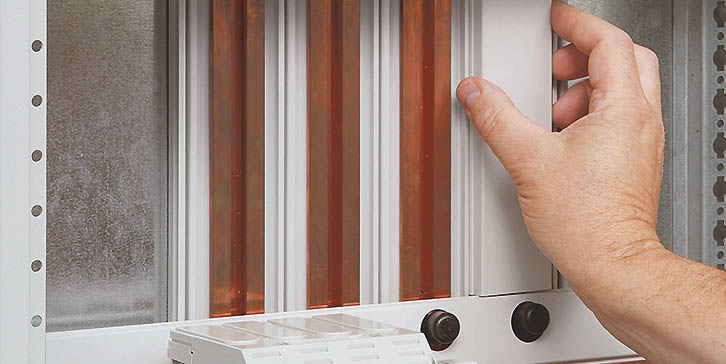

Segurança na manutenção
Os perfis e painéis isolantes proporcionam o nível de proteção IP xxB.
