Componentes

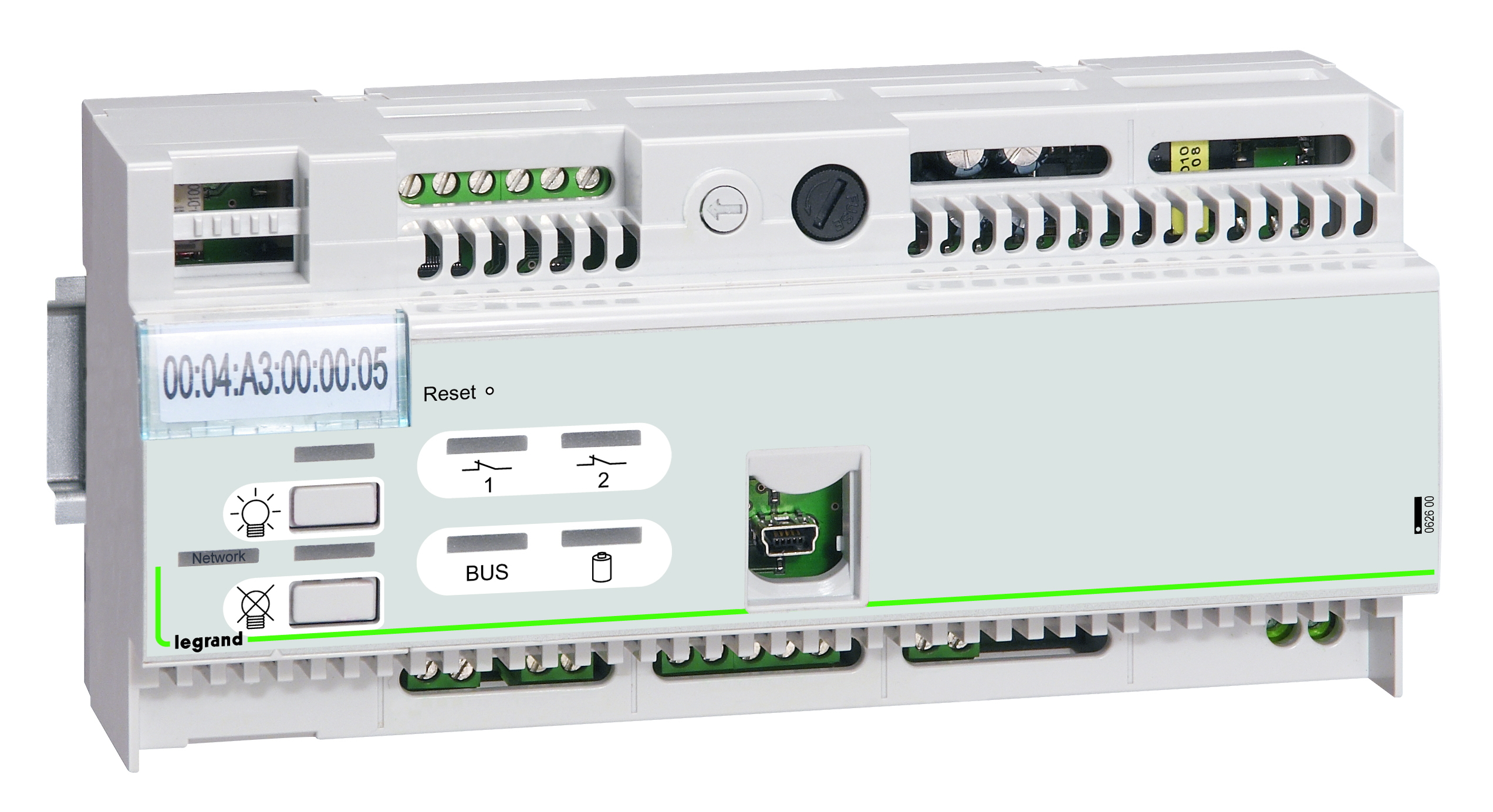

Interface de controlo

Ref. 0 626 00
Centraliza o estado operacional dos blocos de iluminação de segurança endereçáveis, através de uma linha BUS.
Capacidade de ligação direta de 250 blocos endereçáveis ao interface de controlo (em estrela ou em série).
O comprimento máximo da linha BUS é de 700 m.
Expansão com repetidores para mais de 250 blocos endereçáveis ou linha de BUS superior a 700 m.
A capacidade máxima do interface de controlo é de 1023 blocos endereçáveis.
Software de monitorização incluído (definição do interface de controlo e configuração do ID para os blocos endereçáveis).

Deve estar ligado, pelo menos, um dos seguintes terminais:

Ligações:

Fonte de alimentação:

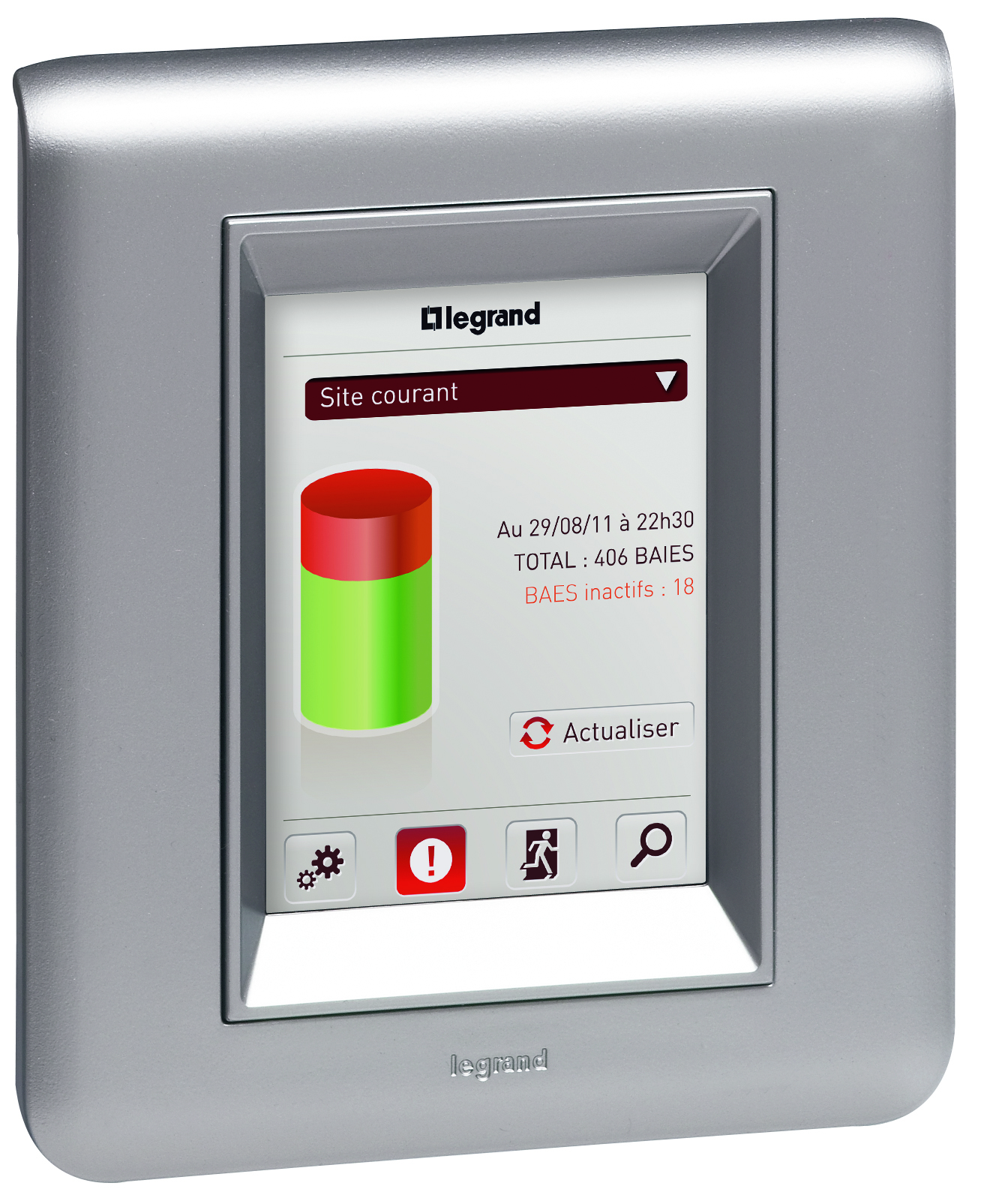

Ecrã táctil

Ref. 0 626 01
Permite controlar o estado de funcionamento de um sistema global de instalação de blocos endereçáveis.
Ligado ao interface de controlo através de uma infraestrutura IP.
O ecrã mostra o tipo de falha do bloco e a sua localização.
Parametrização de alarmes e configuração da utilização do sistema.
A instalação requer uma fonte de alimentação ref. 346020.
Adicionar um quadro Mosaic branco ref. 0784 70 ou alumínio ref. 0791 74, fornecido com suporte.
Montado em caixa de encastrar ref. 0 801 24.

Software de monitorização

Ref. 0 626 02
Permite supervisionar uma instalação equipada com blocos de iluminação de segurança endereçáveis e interface(s) de controlo, seja qual for a dimensão da instalação.
Monitorização em simultâneo de um estabelecimento, com vários edifícios, de acordo com a configuração da construção (estrutura árvore em edifícios, níveis, pisos ou zonas)
Visualização geral do estado da instalação
Funções de assistência à manutenção:
- A impressão automática da lista de peças de substituição necessárias para a reparação dos blocos
- A impressão automática da ficha de intervenção com a localização de cada bloco avariado e natureza da reparação a efetuar.

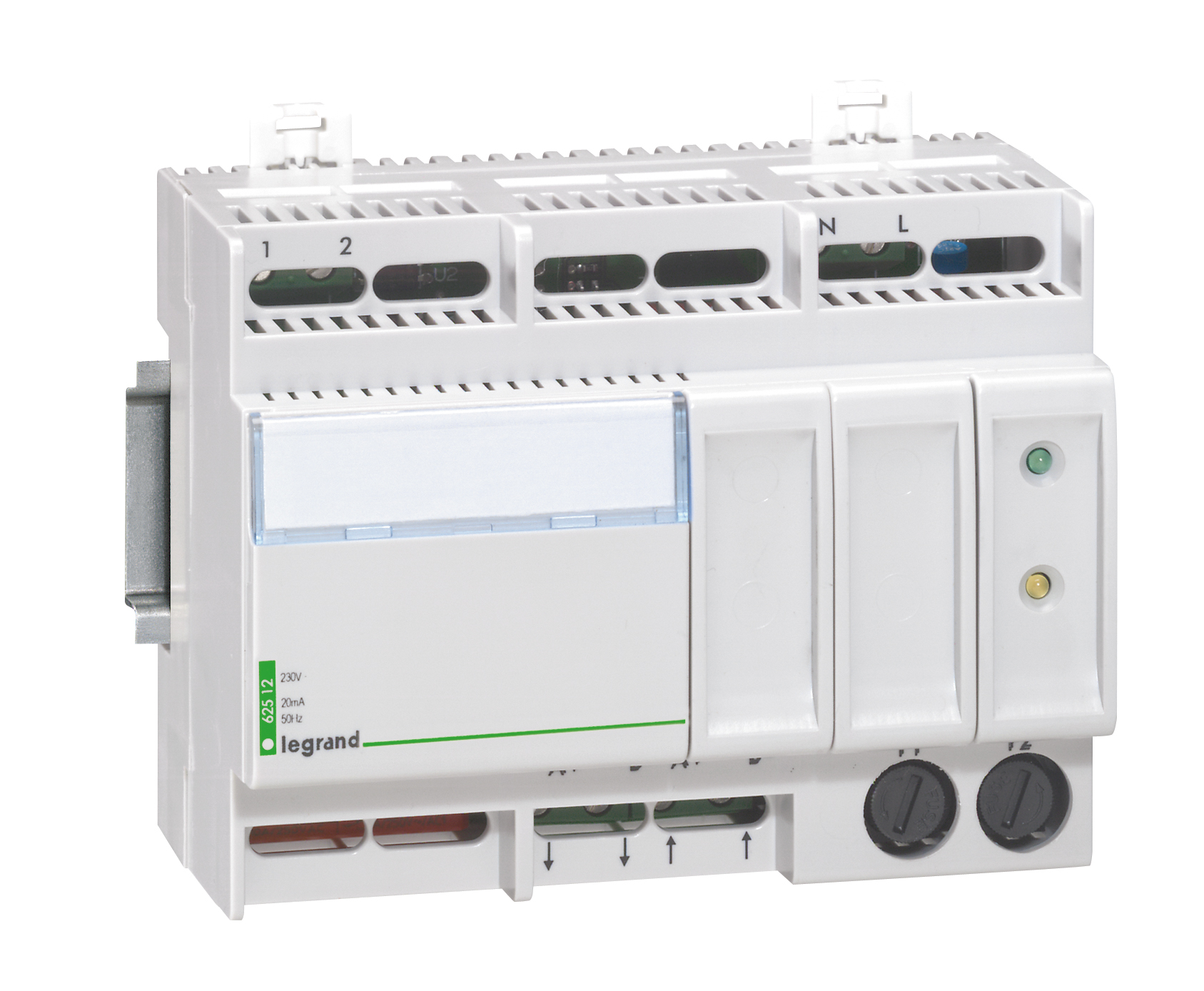

Repetidor

Ref. 0 626 03
Permite a extensão da instalação acima dos 250 blocos autónomos ou para linhas superiores 700 m (entre a central e o repetidor).
Classe II
Alimentação: 230 V± – 50 Hz

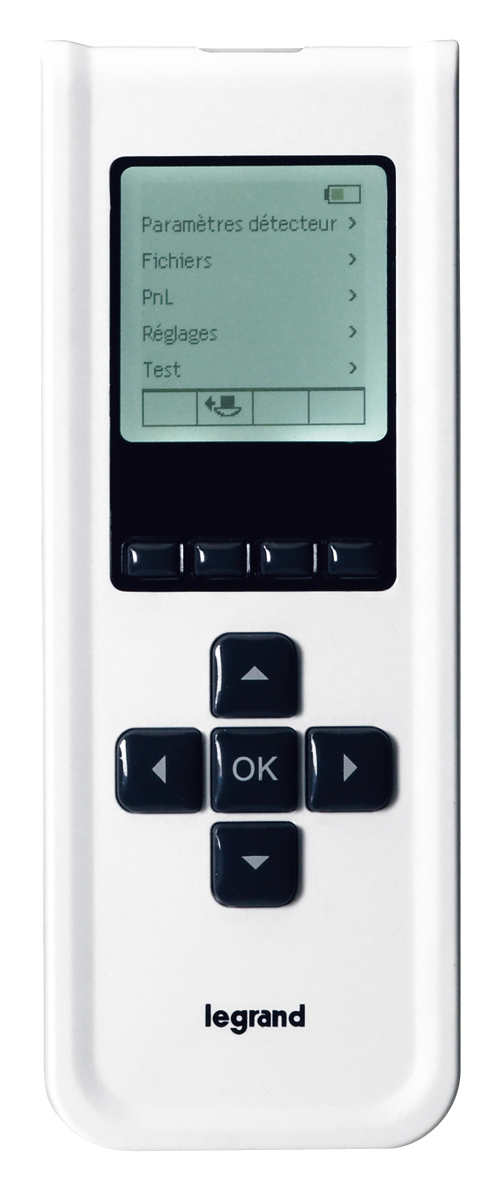

Ferramenta de configuração móvel IV

Ref. 0 626 10
Permite atribuir um ID a cada bloco endereçável através de infravermelhos
Controlar à distância o seu estado operacional utilizando o interface de controlo.
