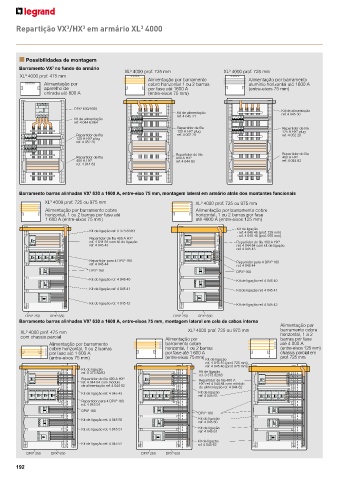

Repartição VX /HX em armário XL 4000
3
3
3

n Possibilidades de montagem
Barramento VX no fundo do armário
3
XL³ 4000 prof. 725 mm XL³ 4000 prof. 725 mm
XL³ 4000 prof. 475 mm
Alimentação por barramento Alimentação por barramento
Alimentação por cobre horizontal 1 ou 2 barras alumínio horizontal até 1600 A
aparelho de por fase até 1600 A (entre-eixos 75 mm)
entrada até 800 A (entre-eixos 75 mm)
DPX³ 630/1600 Kit de alimentação
Kit de alimentação ref. 4 045 30
ref. 4 045 31
Kit de alimentação
ref. 4 044 63/64
Repartidor de fila Repartidor de fila
125 A HX³ plug 125 A HX³ plug
Repartidor de fila ref. 4 052 20 ref. 4 052 20
125 A HX³ plug
ref. 4 052 20
Repartidor de fila Repartidor de fila
Repartidor de fila 400 A HX³ 400 A HX³
400 A HX³ ref. 4 044 83 ref. 4 044 83
ref. 4 044 83

Barramento barras alinhadas VX³ 630 a 1600 A, entre-eixo 75 mm, montagem lateral em armário atrás dos montantes funcionais
XL³ 4000 prof. 725 ou 975 mm XL³ 4000 prof. 725 ou 975 mm
Alimentação por barramento cobre Alimentação por barramento cobre
horizontal, 1 ou 2 barras por fase até horizontal, 1 ou 2 barras por fase
1 600 A (entre-eixos 75 mm) até 4000 A (entre-eixos 125 mm)
Kit de ligação
Kit de ligação ref. 0 373 82/83 - ref. 4 045 45 (prof. 725 mm)
- ref. 4 045 46 (prof. 975 mm)
Repartidor de fila 400 A HX³
ref. 4 044 84 com kit de ligação Repartidor de fila 400 A HX³
ref. 4 045 43 ref. 4 044 84 com kit de ligação
ref. 4 045 43
Repartidor para 4 DPX³ 160 Repartidor para 4 DPX³ 160
ref. 4 045 44 ref. 4 045 44
DPX³ 160 DPX³ 160
Kit de ligação ref. 4 045 40 Kit de ligação ref. 4 045 40
Kit de ligação ref. 4 045 41 Kit de ligação ref. 4 045 41

Kit de ligação ref. 4 045 42 Kit de ligação ref. 4 045 42

DPX³ 250 DPX³ 630 DPX³ 250 DPX³ 630
Barramento barras alinhadas VX³ 630 a 1600 A, entre-eixos 75 mm, montagem lateral em cela de cabos interna
Alimentação por
XL³ 4000 prof. 475 mm XL³ 4000 prof. 725 ou 975 mm barramento cobre
horizontal, 1 a 2
com chassis parcial
Alimentação por barras por fase
Alimentação por barramento barramento cobre até 4 000 A
cobre horizontal, 1 ou 2 barras horizontal, 1 ou 2 barras (entre-eixos 125 mm)
por fase até 1 600 A por fase até 1 600 A chassis parcial em
(entre-eixos 75 mm) (entre-eixos 75 mm) Kit de ligação prof. 725 mm
ref. 4 045 45 (prof. 725 mm)
ref. 4 045 46 (prof. 975 mm)
Kit de ligação
ref. 0 373 82/83 Kit de ligação
ref. 0 373 82/83
Repartidor de fila 400 A HX³ Repartidor de fila 400 A
ref. 4 044 84 com módulo HX³ ref. 4 044 84 com módulo
de alimentação ref. 4 044 82 de alimentação ref. 4 044 82
Kit de ligação ref. 4 045 43 Kit de ligação
ref. 4 045 63
Repartidor para 4 DPX³ 160
ref. 4 045 54
DPX³ 160
DPX³ 160
Kit de ligação ref. 4 045 50 Kit de ligação
ref. 4 045 60
Kit de ligação ref. 4 045 51 Kit de ligação
ref. 4 045 61
Kit de ligação
Kit de ligação ref. 4 045 52 ref. 4 045 62
DPX³ 250 DPX³ 630 DPX³ 250 DPX³ 630
