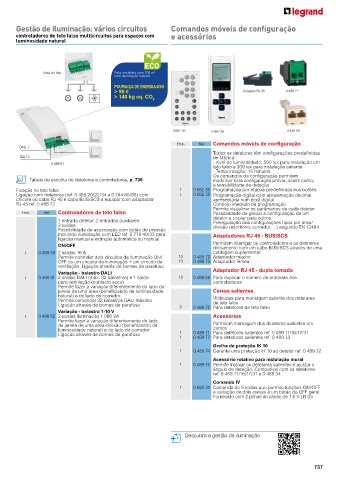

Page 727 - Legrand - Catálogo 2018/2019

Gestão de iluminação: vários circuitos Comandos móveis de configuração
controladores de teto falso multicircuitos para espaços com e acessórios
luminosidade natural

Vista de trás Para escritório com 100 m²
com iluminação natural
POUPANÇA DE ENERGIA/ANO
> 90 € Conexão RJ 45 0 488 72
> 140 kg eq. CO
2

0 882 35 0 882 30 0 488 68

Emb. Ref. Comandos móveis de configuração
DALI 1
Todos os detetores têm configurações predefinidas
DALI 2 de fábrica:
0 488 51 - nível de luminosidade: 500 lux para instalação em
teto falso e 300 lux para instalação saliente
- Temporização: 15 minutos
Os comandos de configuração permitem
Tabela de escolha de detetores e controladores, p. 736 modificar esta configuração prévia, assim como,
a sensibilidade de deteção
Fixação no teto falso 1 0 882 35 Programação por etapas predefinidas nos botões
Ligação com detetores (ref. 0 488 20/22/34 e 0 784 85/86) com 1 0 882 30 Programação digital com aproximação decimal
chicote ou cabo RJ 45 e cabo BUS/SCS a equipar com adaptador apresentada num ecrã digital
RJ 45 ref. 0 488 72 Controlo imediato da programação
Permite visualizar os parâmetros de cada detetor
Emb. Ref. Controladores de teto falso Possibilidade de gravar a configuração de um
detetor e copiar para outros
1 entrada detetor, 2 entradas auxiliares Preregulação das configurações tipos por área/
2 saídas divisão (escritório, corredor, ...) segundo EN 12464
Possibilidade de associação com botão de pressão
incluindo iluminação com LED ref. 0 770 40/33 para Adaptadores RJ 45 - BUS/SCS
ligação manual e extinção automática ou manual
ON/OFF Permitem interligar os controladores e os detetores
diretamente com um cabo BUS/SCS através de uma
1 0 488 50 2 saídas 16 A cablagem suplementar
Permite controlar dois circuitos de iluminação ON/ 10 0 488 72 Adaptador macho
OFF ou um circuito de iluminação + um circuito de 10 0 488 73 Adaptador fêmea
ventilação. Ligação através de bornes de parafuso Adaptador RJ 45 - dupla tomada
Variação - balastro DALI
1 0 488 51 2 saídas DALI (máx. 32 balastros) e 1 saída 10 0 488 68 Para duplicar o número de entradas dos
para ventilação (contacto seco) controladores
Permite fazer a variação diferentemente do lado da
janela de uma área (beneficiando de luminosidade Caixas salientes
natural) e do lado do corredor Utilizadas para montagem saliente dos detetores
Permite comandar 32 balastros DALI máximo de teto falso
Ligação através de bornes de parafuso 5 0 488 75 Para detetores de teto falso
Variação - balastro 1-10 V
1 0 488 52 2 saídas iluminação 1 000 VA Acessórios
Permite fazer a variação diferentemente do lado
da janela de uma área/divisão (beneficiando da Permitem montagem dos detetores salientes em
luminosidade natural) e do lado do corredor 1 cantos
Ligação através de bornes de parafuso 0 489 71 Para detetores salientes ref. 0 489 11/16/17/31
1 0 489 72 Para detetores salientes ref. 0 489 33
Grelha de proteção IK 10
1 0 489 74 Garante uma proteção IK 10 ao detetor ref. 0 489 32
Acessório rotativo para instalação mural
1 0 489 75 Permite instalar os detetores salientes e ajustar o
ângulo de deteção. Compatível com os detetores
ref. 0 489 11/16/17/31 e 0 488 34
Comando IV
1 0 882 31 Comando de 5 teclas que permite funções ON/OFF
e variação de dois canais e um botão de OFF geral
Fornecido com 2 pilhas alcalinas de 1,5 V LR 03

Descubra a gestão de iluminação
