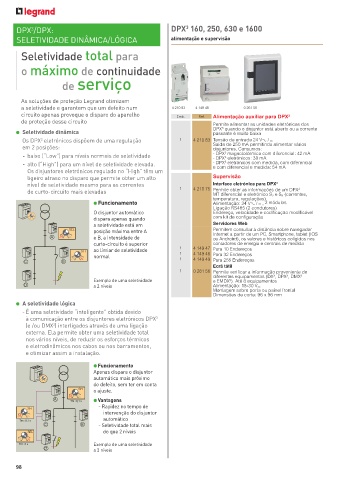

Page 105 - Catálogo Geral Legrand 2022

3
DPX /DPX: DPX 160, 250, 630 e 1600
3
SELETIVIDADE DINÂMICA/LÓGICA alimentação e supervisão

Seletividade total para

o máximo de continuidade
de serviço

As soluções de proteção Legrand otimizam
a seletividade e garantem que um defeito num 4 210 83 4 149 48 0 261 56
circuito apenas provoque o disparo do aparelho Emb. Ref. Alimentação auxiliar para DPX 3
de proteção desse circuito Permite alimentar as unidades eletrónicas dos
3
Seletividade dinâmica DPX quando o disjuntor está aberto ou a corrente
passante é muito baixa
Os DPX eletrónicos dispõem de uma regulação 1 4 210 83 Tensão de entrada 24 V± / =
3
em 2 posições: Saída de 250 mA permitindo alimentar vários
disjuntores. Consumos:
3
- baixo (“Low”) para níveis normais de seletividade - DPX magnetotérmico com diferencial: 42 mA
- DPX eletrónicos: 30 mA
3
3
- alto (“High”) para um nível de seletividade elevada. - DPX eletrónicos com medida, com diferencial
e com diferencial e medida: 54 mA
Os disjuntores eletrónicos regulado no “High” têm um
ligeiro atraso no disparo que permite obter um alto Supervisão
nível de seletividade mesmo para as correntes Interface eletrónica para DPX 3
3
de curto-circuito mais elevadas 1 4 210 75 Permite obter as informações de um DPX
MT diferencial e eletrónico S 2 e Sg (correntes,
temperatura, regulações).
Funcionamento Alimentação: 24 V± / = , 2 módulos
Ligação RS485 (2 condutores)
O disjuntor automático Endereço, velocidade e codificação modificável
dispara apenas quando com kit de configuração
a seletividade está em Servidores Web
SEL Permitem consultar à distância sobre navegador
posição máxima entre A
A High Low e B, a intensidade de Internet a partir de um PC, Smartphone, tablet (IOS
ou Androird), os valores e históricos coligidos nos
curto-circuito é superior contadores de energia e centrais de medida
ao limiar de seletividade 1 4 149 47 Para 10 Endereços
SEL 1
normal 4 149 48 Para 32 Endereços
High
SEL Low 1 4 149 49 Para 255 Endereços
C B
A High Low Ecrã tátil
1 0 261 56 Permite verificar a informação proveniente de
diferentes equipamentos (DX , DPX , DMX
3
3
3
3
SEL Exemplo de uma seletividade e EMDX ). Até 8 equipamentos
D High Low a 2 níveis Alimentação: 18-30 V=
C B Montagem sobre porta ou painel frontal
Dimensões de corte: 96 x 96 mm
A seletividade lógica
- É uma seletividade “inteligente” obtida devido
D
à comunicação entre os disjuntores eletrónicos DPX
3
(e /ou DMX ) interligados através de uma ligação
3
externa. Ela permite obter uma seletividade total
nos vários níveis, de reduzir os esforços térmicos
e eletrodinâmicos nos cabos ou nos barramentos,
e otimizar assim a instalação.
SEL
High Low Funcionamento
A Tm : 0,1 s Apenas dispara o disjuntor
SEL automático mais próximo
High Low do defeito, sem ter em conta
Tm : 0,1 s SEL o ajuste.
C High Low B
A Vantagens
SEL Tm : 0,1 s
High Low SEL - Rapidez no tempo de
High D intervenção do disjuntor
Tm : 0 s Low
Tm : 0,1 s automático
C B - Seletividade total mais
SEL do que 2 níveis
High Low
Tm : 0 s Exemplo de uma seletividade
D a 3 níveis
