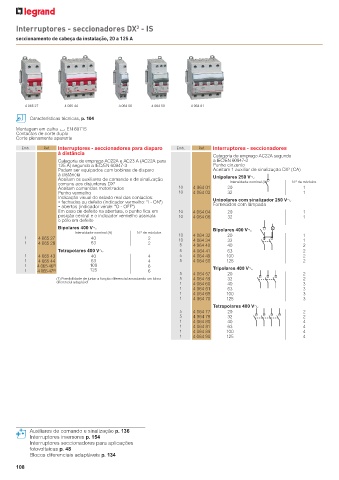

Page 110 - Catálogo Geral Legrand 2023

Interruptores - seccionadores DX - IS
3
seccionamento de cabeça da instalação, 20 a 125 A

4 065 27 4 065 44 4 064 06 4 064 59 4 064 81
Características técnicas, p. 104

Montagem em calha 4 EN 60715
Contactos de corte duplo
Corte plenamente aparente
Emb. Ref. Interruptores - seccionadores para disparo Emb. Ref. Interruptores - seccionadores
à distância
Categoria de emprego AC22A segundo
Categoria de emprego AC22A e AC23 A (AC22A para a IEC/EN 60947-3
125 A) segundo a IEC/EN 60947-3 Punho cinzento
3
Podem ser equipados com bobinas de disparo Aceitam 1 auxiliar de sinalização DX (CA)
à distância Unipolares 250 VA
Aceitam os auxiliares de comando e de sinalização Intensidade nominal (A) N.º de módulos
comuns aos disjuntores DX 3
Aceitam comandos motorizados 10 4 064 01 20 1
Punho vermelho 10 4 064 03 32 1
Indicação visual do estado real dos contactos: Unipolares com sinalizador 250 VA
• fechados ou defeito (indicador vermelho: "I - ON") Fornecidos com lâmpada
• abertos (indicador verde: "O - OFF")
Em caso de defeito na abertura, o punho fica em 10 4 064 04 20 1
posição central e o indicador vermelho assinala 10 4 064 06 32 1
o pólo em defeito
Bipolares 400 VA Bipolares 400 VA
Intensidade nominal (A) N.º de módulos
1 4 065 27 40 2 10 4 064 32 20 1
32
4 064 34
10
1
1 4 065 28 63 2 5 4 064 40 40 2
Tetrapolares 400 VA 5 4 064 41 63 2
1 4 065 43 40 4 5 4 064 49 100 2
1 4 065 44 63 4 5 4 064 50 125 2
1 4 065 46 (1) 100 6 Tripolares 400 VA
1 4 065 47 (1) 125 6
5 4 064 57 20 2
(1) Possibilidade de juntar a função diferencial associando um bloco 5 4 064 59 32 2
diferencial adaptável 1 4 064 60 40 3
1 4 064 61 63 3
1 4 064 69 100 3
1 4 064 70 125 3
Tetrapolares 400 VA
5 4 064 77 20 2
5 4 064 79 32 2
1 4 064 80 40 4
1 4 064 81 63 4
1 4 064 89 100 4
1 4 064 90 125 4

Auxiliares de comando e sinalização p. 136
Interruptores inversores p. 154
Interruptores seccionadores para aplicações
fotovoltaicas p. 48
Blocos diferenciais adaptáveis p. 134
