Contactores CTX³ e relés térmicos RTX³ até 800 A
- Desenho compacto
- Resistência mecânica e elétrica elevada para uma fiabilidade máxima

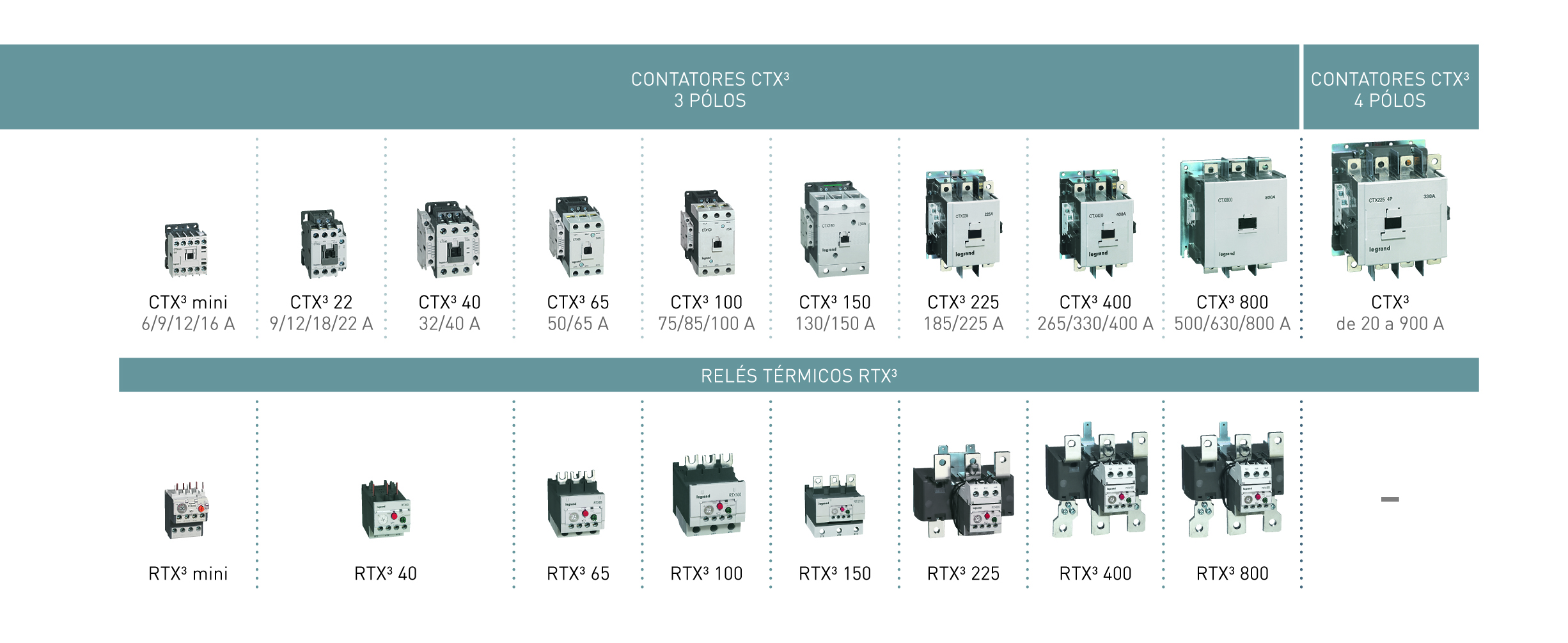

- Contactores de 3 pólos e 4 pólos
- Corrente de emprego de 6 A a 800 A (para os contactores 4 pólos de 40 A a 900 A)
- Ligadores de parafusos e de estribo
- Gama completa de auxiliares e acessórios
- Relés térmicos em versão diferencial e standard
- Ligação direta dos relés térmicos aos contactores CTX3
- Unidades de montagem disponíveis para montagem dos relés separadamente dos contactores
Comando de circuitos até 800 A
Com uma vasta gama de calibres, tensões de comando, auxiliares e acessórios e uma complementaridade total com os disjuntores MPX³ e os relés térmicos RTX³, os contactores de potência CTX³ oferecem a solução ideal para o comando de motores e de circuitos para as aplicações mais exigentes.

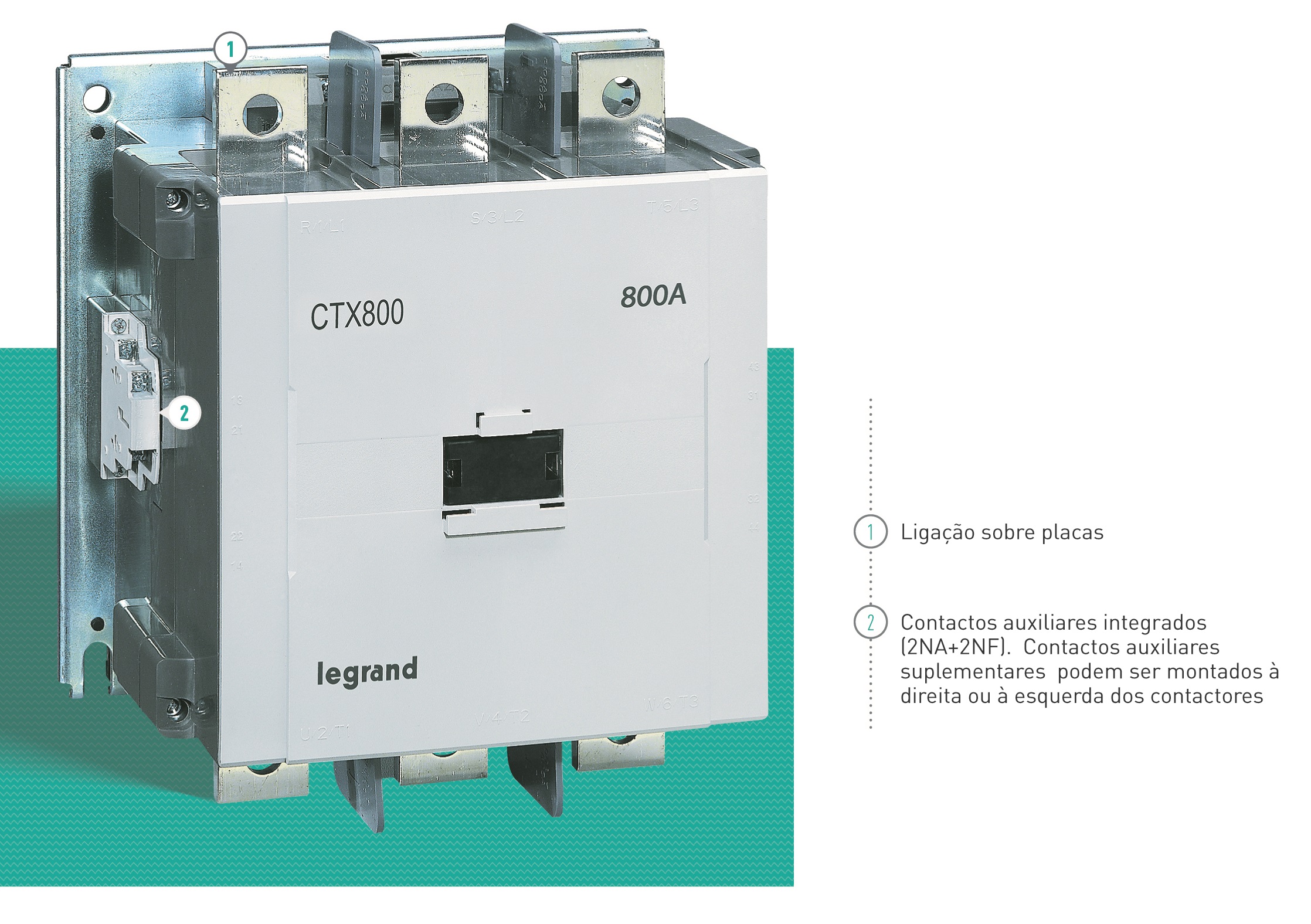

CTX³ 225 / 400 / 800: Fixação em platina até 800 A
1 – Ligação sobre placas
2 - Contactos auxiliares integrados (2NA+2NF). Contactos auxiliares suplementares podem ser montados à direita ou à esquerda dos contactores

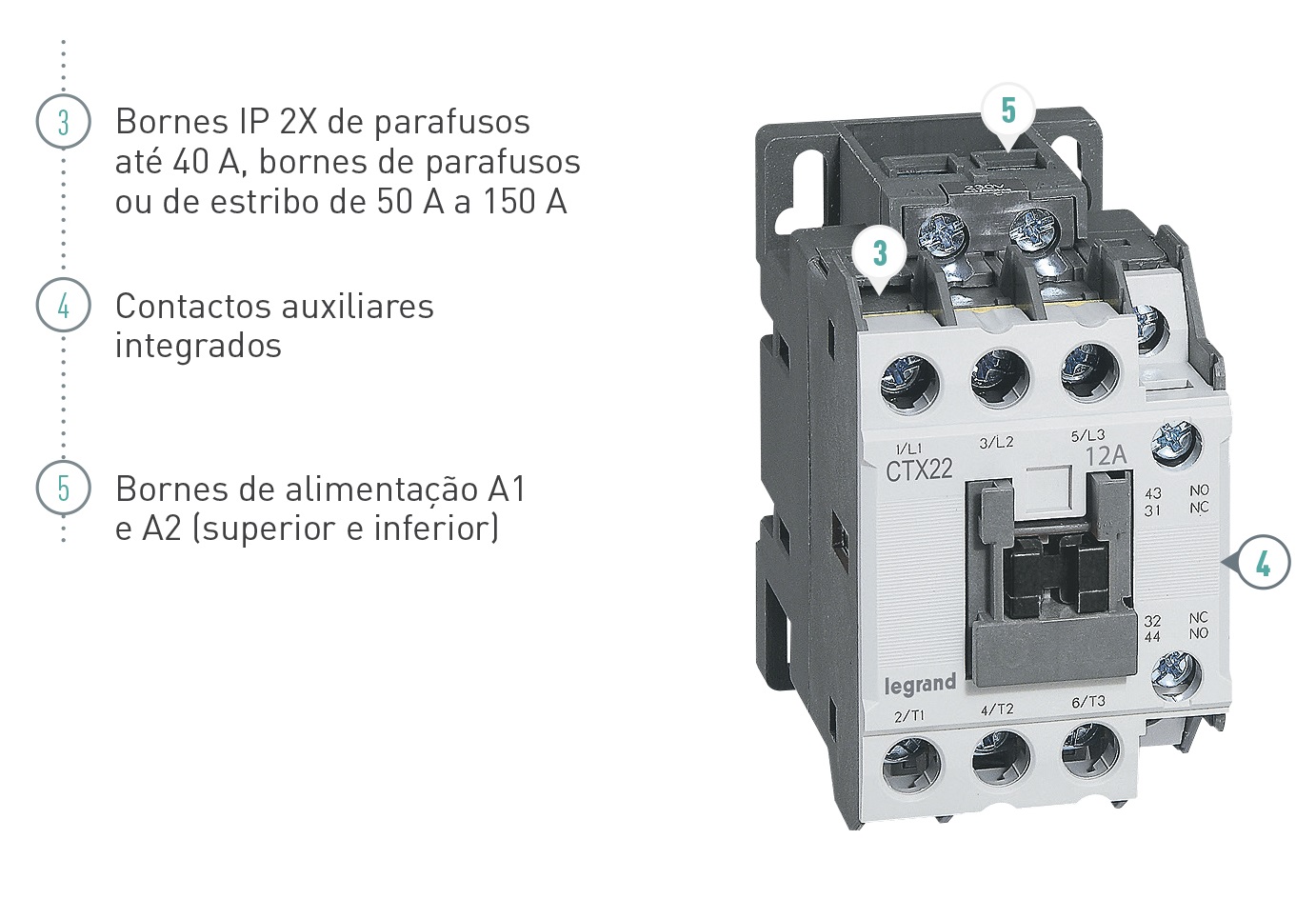

CTX³ 22 / 40 / 65 / 100 / 150: Fixação em calha DIN ou por parafusos até 150 A
3 – Bornes IP 2X de parafusos até 40 A, bornes de parafusos ou de estribo de 50 A a 150 A
4 - Contactos auxiliares integrados
5 – Bornes de alimentação A1 e A2 (superior e inferior)
Contactores CTX3 mini e relés térmicos até 16 A
Com a sua dimensão compacta, os CTX³ MINI são fáceis de integrar em quadros de comando ou quadros de distribuição para o comando de motores, da iluminação e circuitos de aquecimento até 16 A (20 A para contactores de 4 pólos).

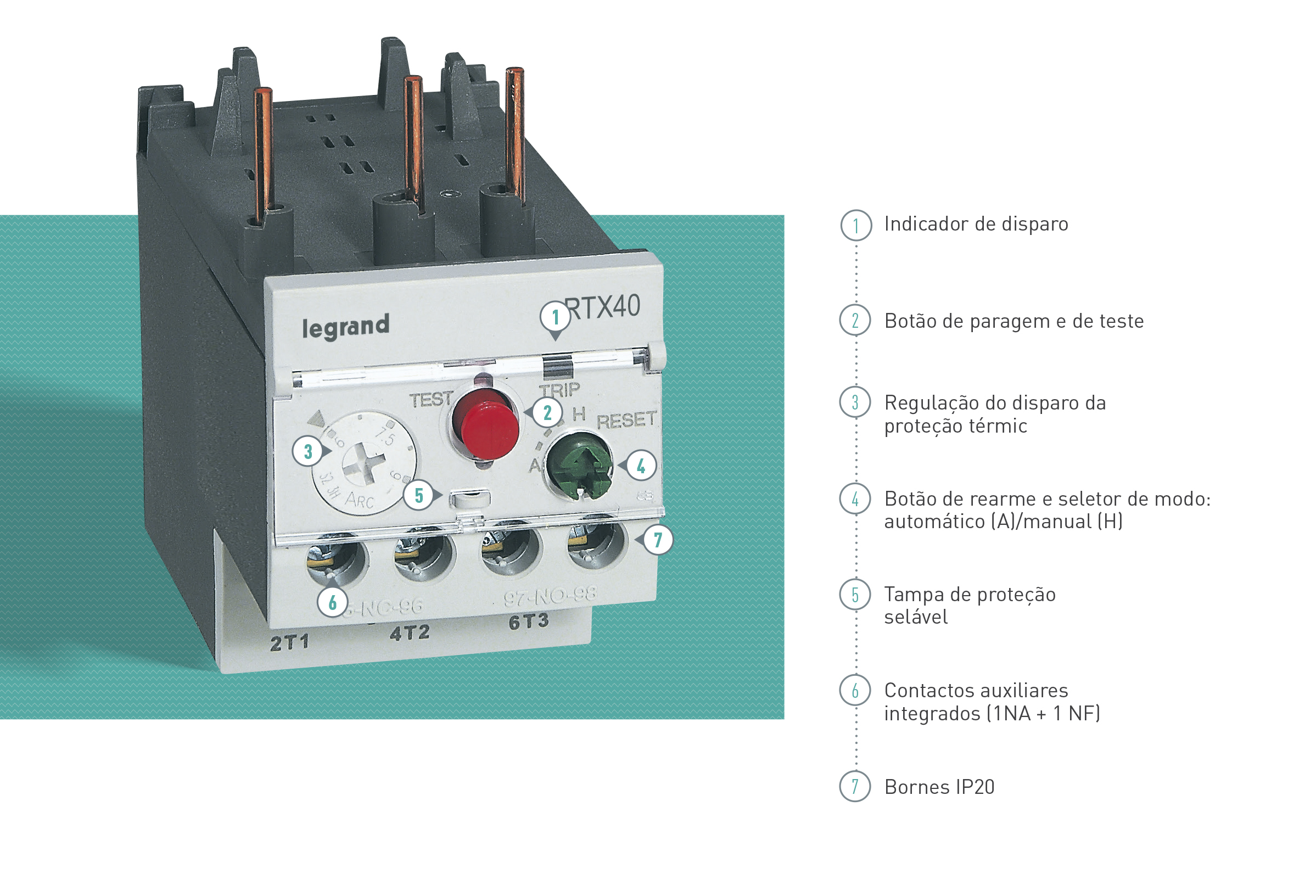

RTX3, a proteção térmica dos motores
Os relés térmicos RTX³ asseguram uma proteção contra sobrecargas, os longos tempos de arranque e blocagem prolongada do motor. A tecnologia diferencial proporciona uma proteção acrescida em caso de falha de uma fase. São muito fáceis de instalar, ligando-se diretamente sob os contactores CTX³.
1 – Indicador de disparo
2 – Botão de paragem e de teste
3 – Regulação do disparo da proteção térmica
4 – Botão de rearme e seletor de modo: automático (A)/manual (H)
5 – Tampa de proteção selável
6 – Contactos auxiliares integrados (1NA + 1 NF)
7 – Terminais IP20
Acessórios para todas as aplicações
Graças a uma vasta gama de acessórios, os contactores CTX³ podem ser utilizados numa grande variedade de aplicações:
- comutação de baterias de condensadores
- inversor de rede
- inversor de sentido de marcha
- arrancador temporizado
- posto de comando de máquina
