Outros aparelhos modulares
A Legrand complementa a suas gamas de proteção modular com soluções de comando, sinalização e outras funções modulares para responder a todas as aplicações.

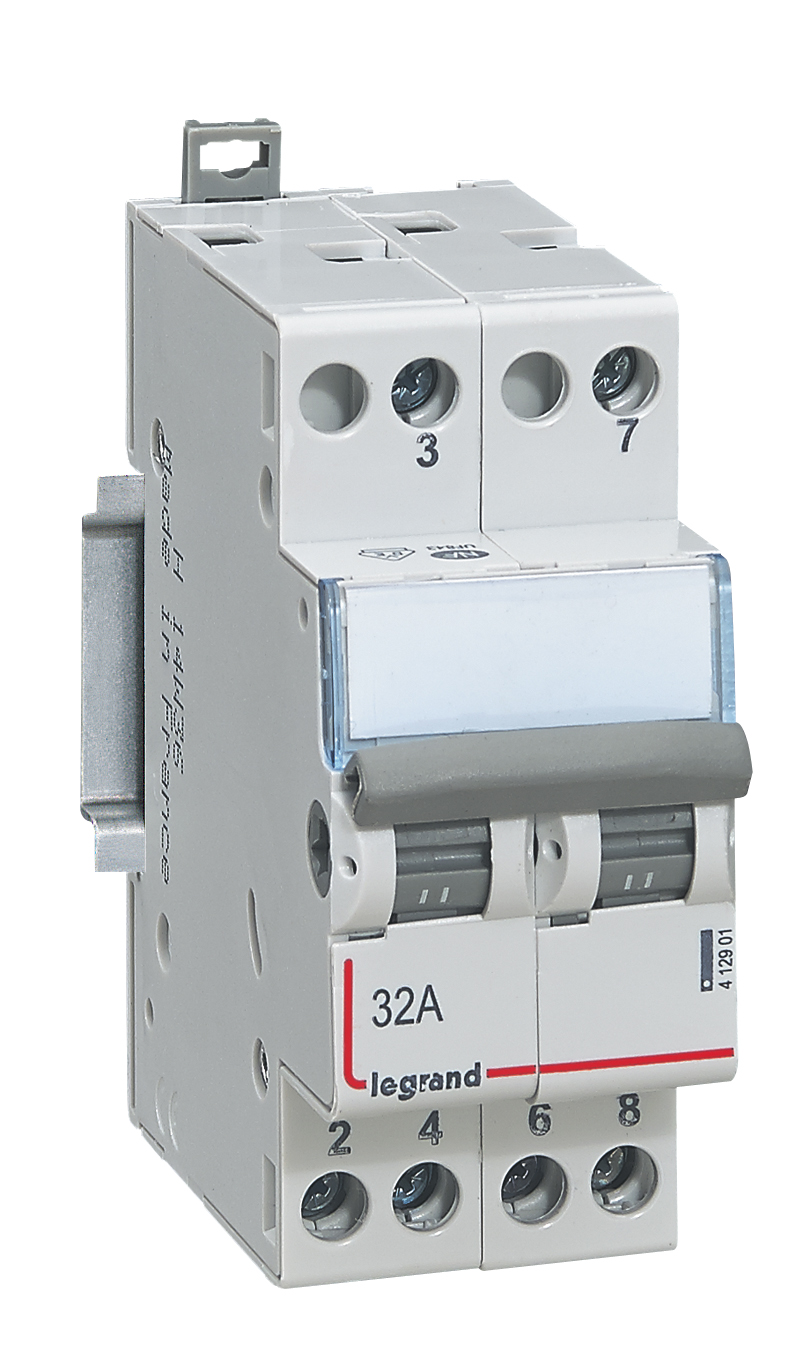

Interruptores-inversores, botões e interruptores de botão CX³
Gama completa até 32 A, com identificação da função através de punho ou botão de cor cinzenta e porta-etiquetas.
- Inversor, duplo inversor, comutador, duplo comutador e interruptor
- Botões simples, botões duplos sem sinalizador e com sinalizador
- Interruptores de botão simples e duplos com sinalizador
Saiba mais no Catálogo Geral 2016/2017
Interruptores-seccionador DX3 - IS
Gama completa de interruptores-seccionadores unipolares, bipolares, tripolares e tetrapolares de 20 a 125 A, com contactos de corte duplo e corte plenamente aparente.

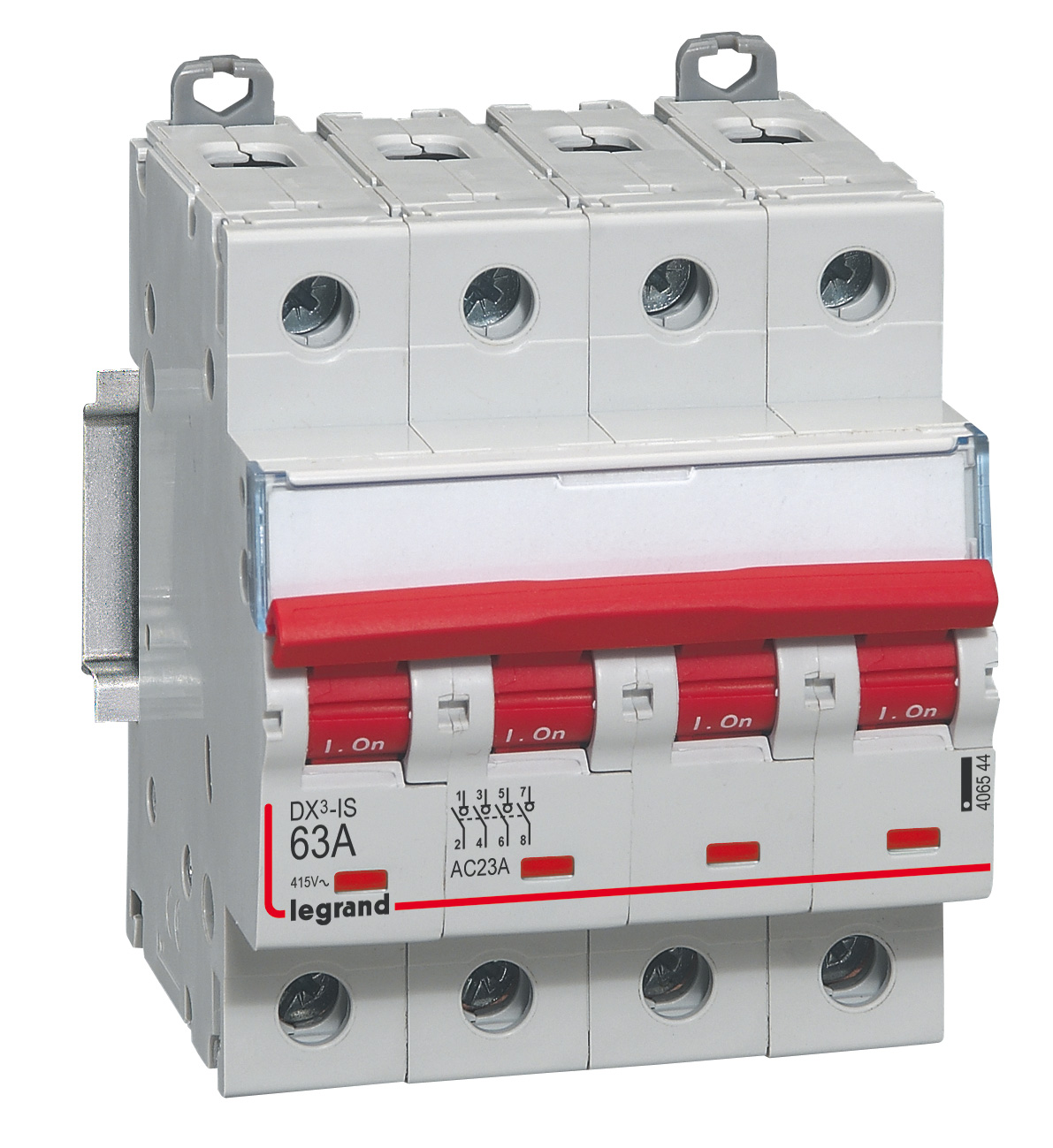

- Interruptores -seccionadores para disparo à distância
- Podem ser equipados com bobinas de disparo à distância
- Aceitam os auxiliares de comando e de sinalização comuns aos disjuntores DX3
- Aceitam comandos motorizados
- Punho vermelho
- Indicação visual do estado real dos contactos
- Em caso de defeito na abertura, o punho fica em posição central e o indicador vermelho assinala o pólo em defeito

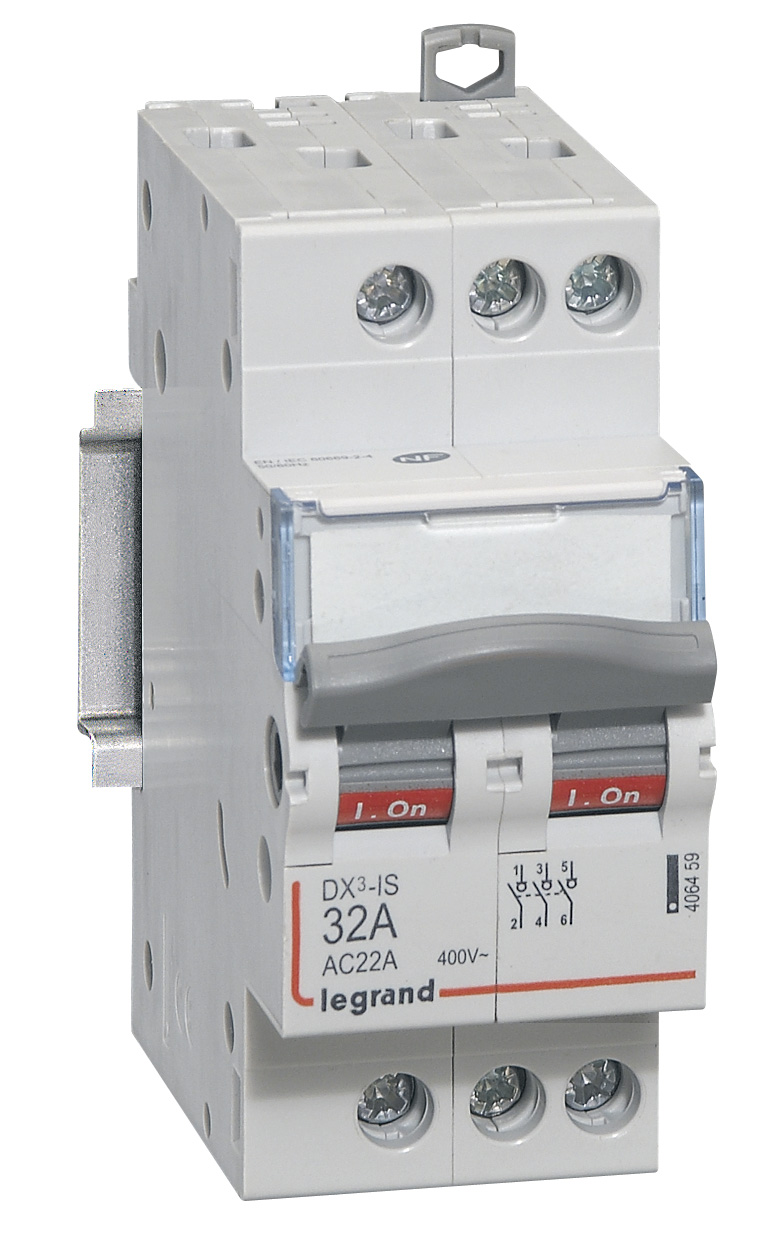

- Interruptores -seccionadores
- Punho cinzento
- Aceitam 1 auxiliar de sinalização DX3
Saiba mais no Catálogo Geral 2016/2017

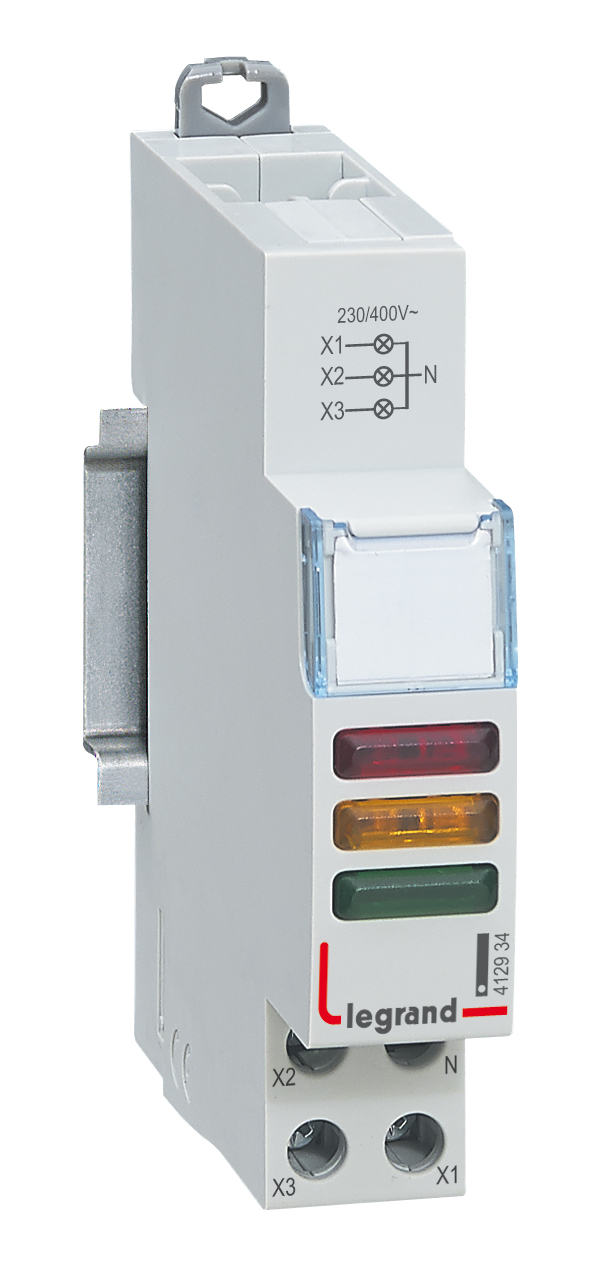

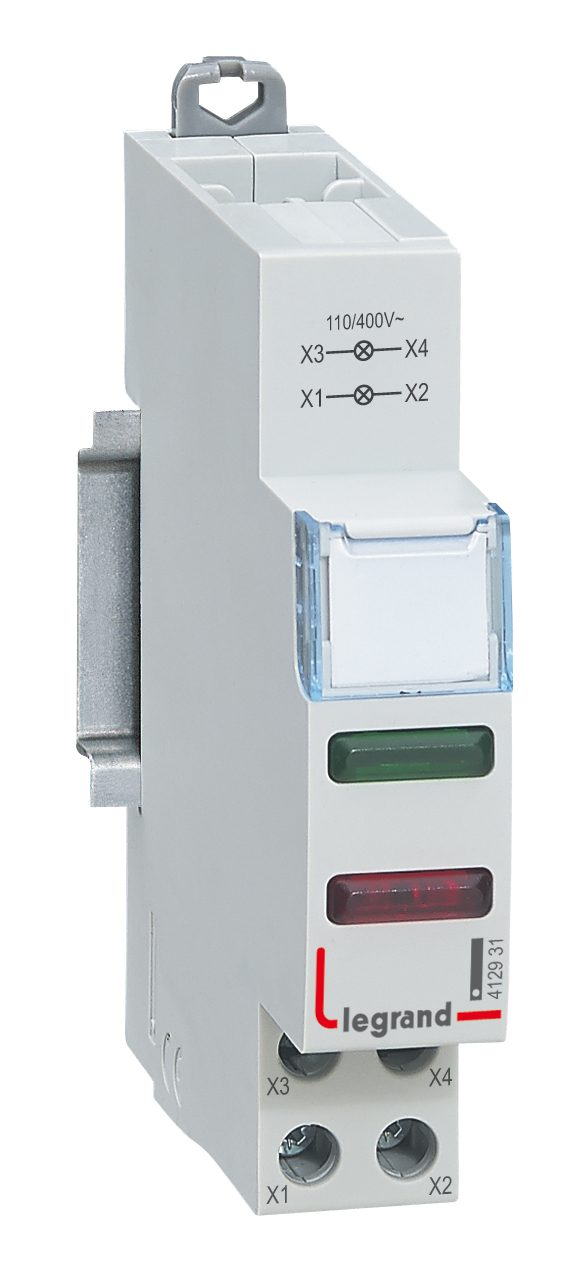

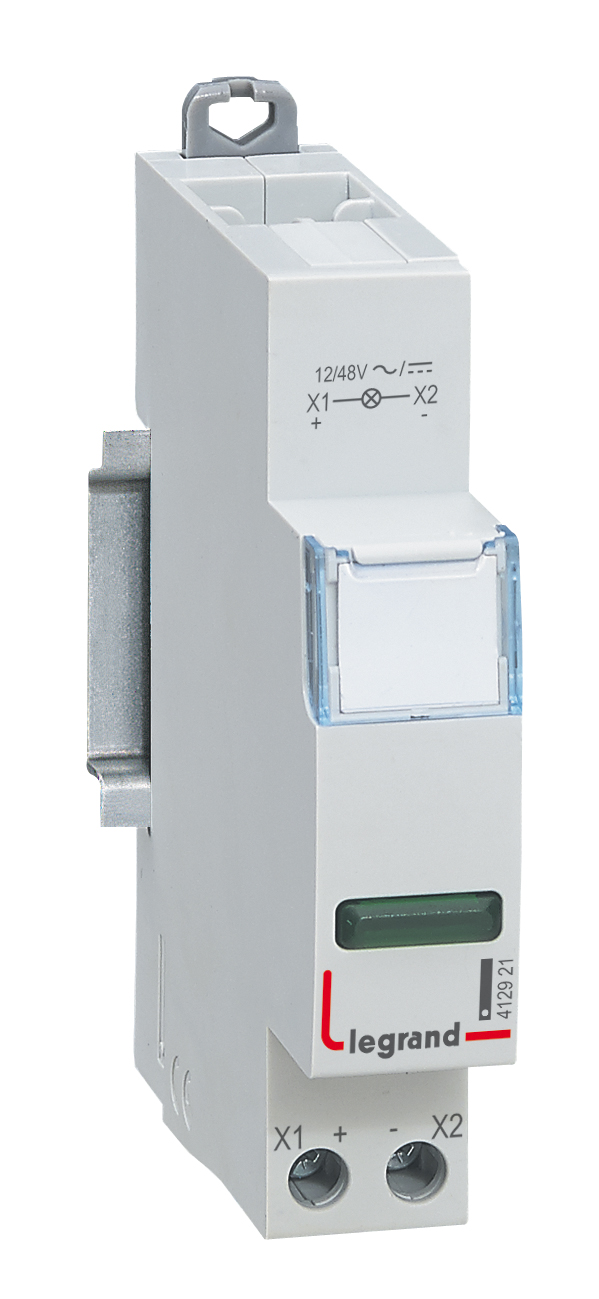

Sinalizadores CX³
Os sinalizadores CX3, simples, duplos e triplos, são fornecidos com difusor e lâmpada LED não intermutável. Os LED’s têm uma longa duração de vida e baixos consumos. Permitem a passagem do pente de alimentação.
Saiba mais no Catálogo Geral 2016/2017

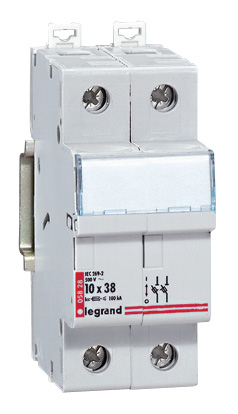

Corta-circuitos seccionadores
Os corta-circuitos seccionadores unipolares, unipolares + neutro, bipolares, tripolares e tripolares + neutros utilizam fusíveis cilíndricos industriais tipo aM ou gG.
ICC:
- 20 kA com fusíveis 8 x 32 mm
- 100 kA com fusíveis 10 x 38 mm
Saiba mais no Catálogo Geral 2016/2017

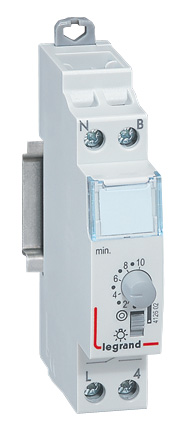

Automáticos de escada
Os automáticos de escada permitem a ligação de um circuito de iluminação durante um tempo pré-determinado. Aceitam a passagem do pente de alimentação. E autoproteção em caso de botão bloqueado.
- Automático de escada eletrónico
- Automático de escada eletrónico multifunções
- Entradas para comando separado (deteção de presença, videoporteiro...)
- Função pré-aviso de extinção (visualização do fim da temporização)
- Função longa duração (1 hora) e extinção manual
Saiba mais no Catálogo Geral 2016/2017

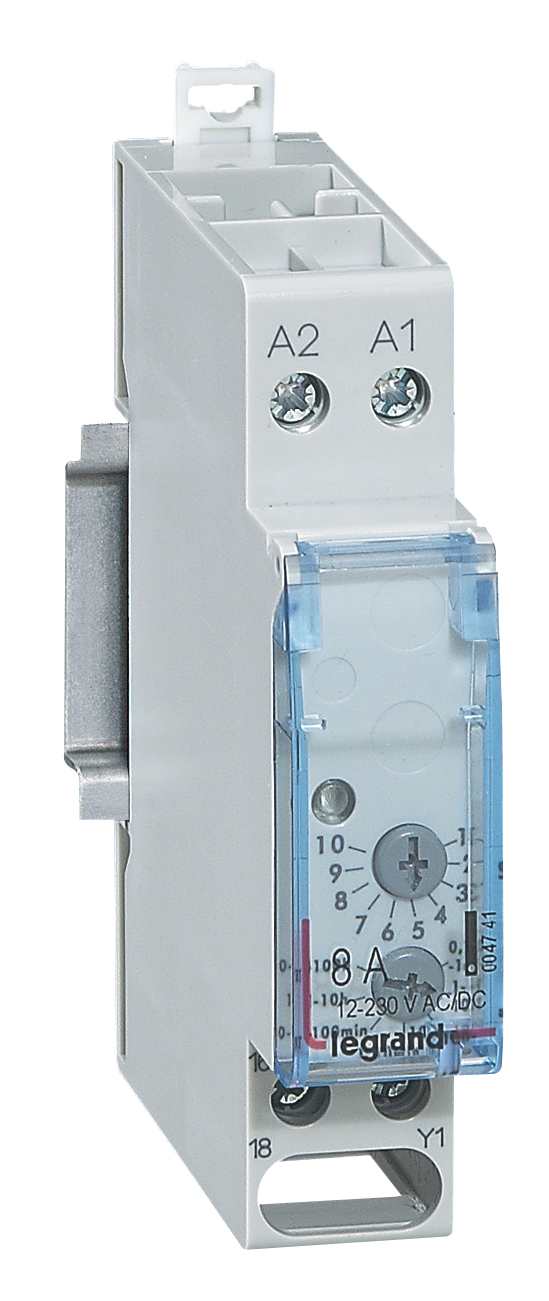

Relés temporizados
Os relés temporizados permitem comandar aparelhos (iluminação, ventilação, automatismo, sinalização) em função de uma temporização determinada.

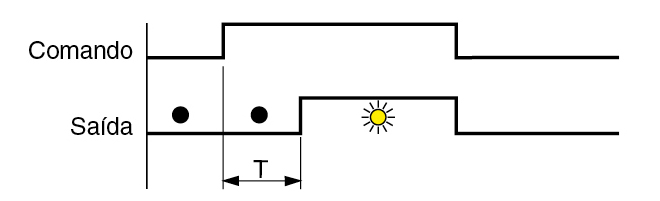

- Atrasado à operação
Permite atrasar a ligação de uma carga (alarme, iluminação, contactor...).
O relé de saída liga ao fim da temporização T, iniciada com a alimentação da entrada de comando e desliga com a desalimentação da entrada de comando.

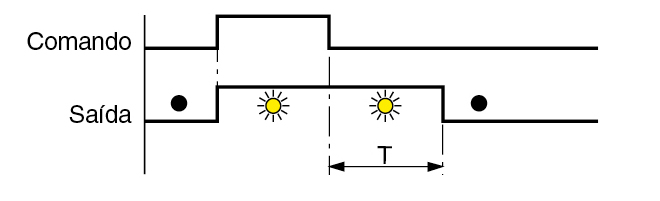

- Atrasado à desoperação
Permite atrasar o desligar de uma carga (ventilação…).
O relé de saída liga com a alimentação da entrada de comando e desliga após a temporização T, iniciada com a desalimentação da entrada de comando.

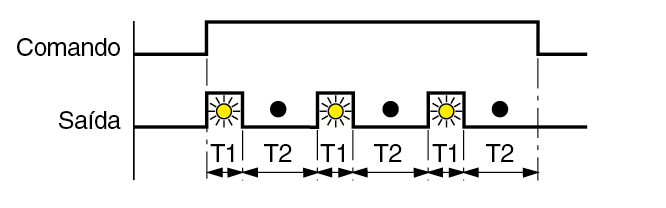

- Pisca-pisca
Permite comandar uma carga por períodos de tempo diferentes e de forma cíclica, enquanto durar a alimentação da entrada de comando.
O relé de saída liga com a alimentação da entrada de comando e desliga ao fim da temporização T1. Religa após a temporização T2, repetindo o ciclo sucessivamente.

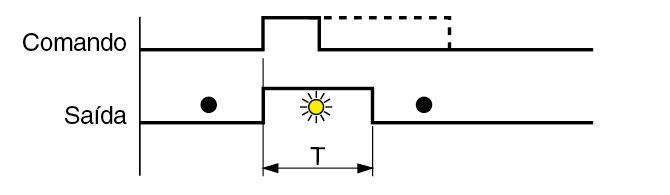

- De impulsos
Permite ligar uma carga por um período pré-determinado (contactor…).
O relé de saída liga com a alimentação da entrada de comando (que pode ser de impulso) e desliga após a temporização T, iniciada com o impulso de comando.

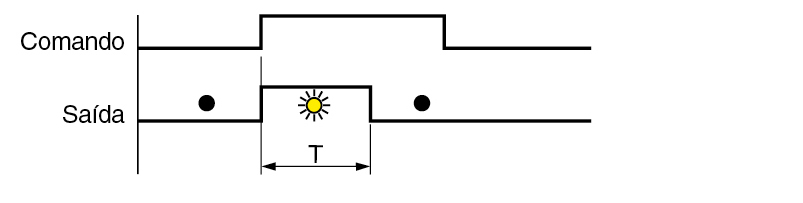

- Temporizado à operação
Permite ligar uma carga por um período pré determinado.
O relé de saída liga com a alimentação da entrada de comando e desliga após a temporização T, iniciada com a alimentação da entrada de comando.

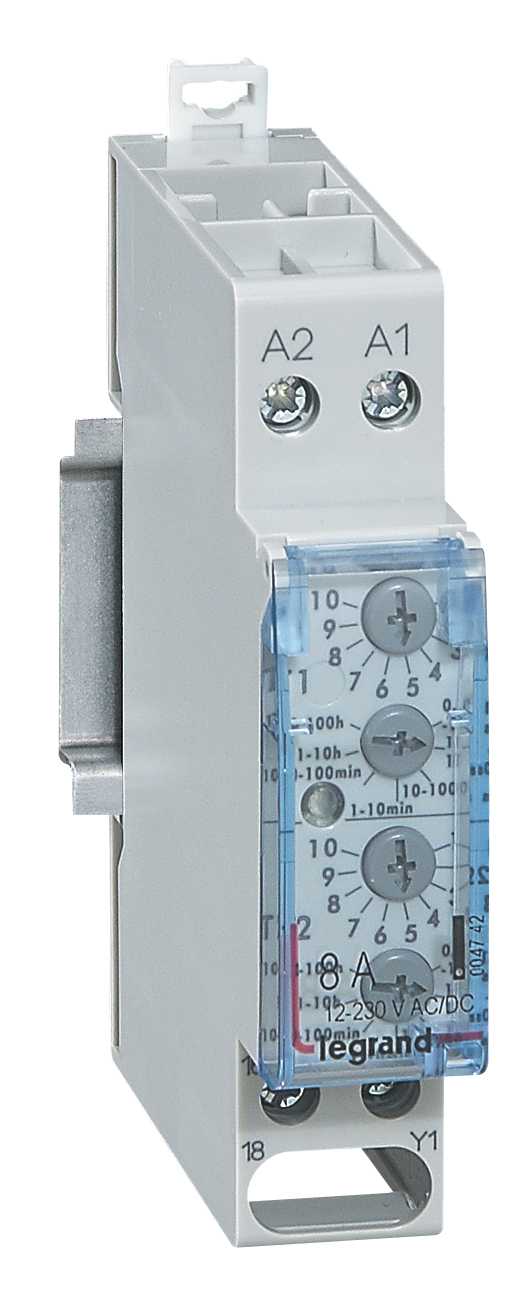

- Multifunções
- Atrasado à desoperação
- Atrasado à operação
- Atrasado à operação/desoperação
- De impulsos
- De impulsos e contacto de passagem
- Temporizado à operação
- Pisca-pisca (saída aberta)
- Totalizador atrasado à operação
- Totalizador temporizado à operação
Saiba mais no Catálogo Geral 2016/2017
Interruptores horários programáveis
Permitem ligar e desligar cargas em função de horários pré-definidos.
- Digitais
Um passo de programa corresponde a um horário de abertura e de fecho do circuito por dia, podendo repetir-se vários dias da semana.
Salvaguarda permanente do programa
Comutador manual de marcha/paragem forçadas
Mudança automática da hora verão/inverno

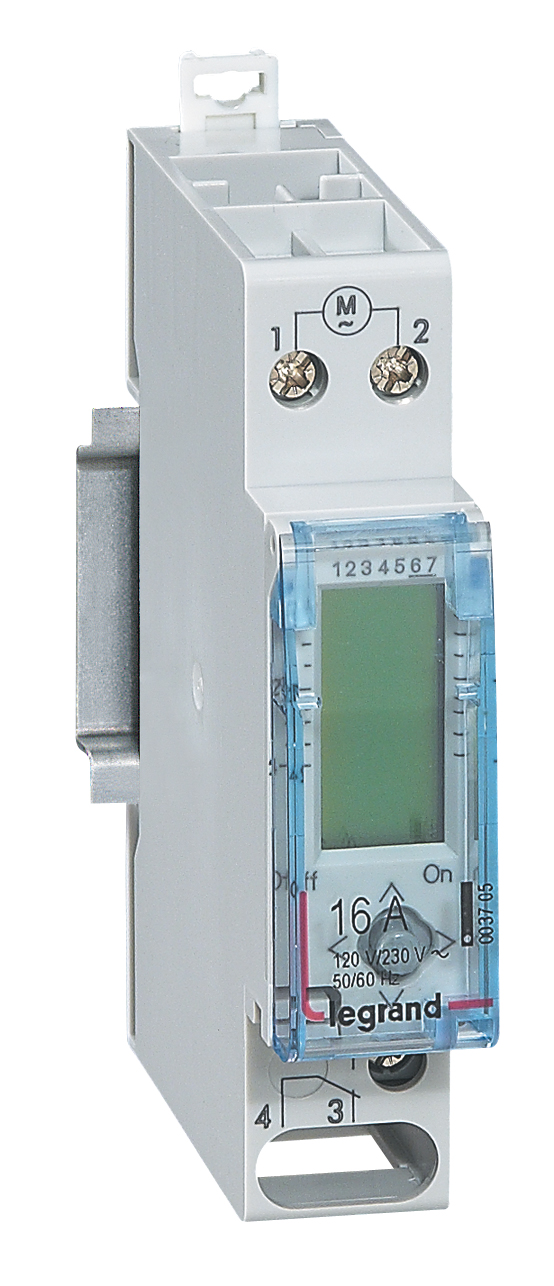

o standard
Capacidade 8 passos de programa
Tempo mínimo de comutação: 1 min
o Multifunções, programa semanal
Capacidade 56 passos de programa
Programação direta no teclado com possibilidade de transferência de programa pré-gravado na chave de transferência
Programa diário ou semanal
Possibilidade de programas aleatórios (ciclos irregulares), dias feriados / férias
Função cíclica e conta-horas de funcionamento
Tempo mínimo de comutação: 1 s

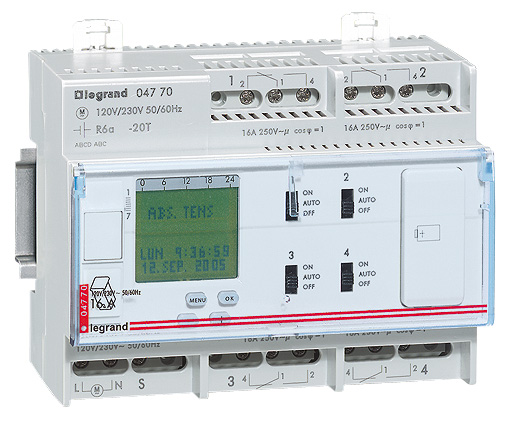

o Multifunções, programa anual - astronómico
Capacidade 3 x 28 passos de programa/saída
Programação direta no teclado com possibilidade de transferência de programa pré-gravado na chave de transferência
Capacidade 3 x 28 passos de programa por saída
- 28 programas semanais ou astronómicos
- 28 programas anuais
- 28 programas excecionais
Possibilidade de programas aleatórios (ciclos irregulares), dias feriados / férias
Função cíclica e conta-horas de funcionamento
Função astronómica
Tempo mínimo de comutação: 1 s
o Astronómico
Para comando de circuitos de iluminação com a comutação calculada em função da data, hora e coordenadas geográficas do local
As saídas são ativadas ao pôr do sol e desativadas ao nascer do sol
Possibilidade de derrogação de ± 120 min
Possibilidade de desativação das saídas entre o pôr e o nascer do sol, por interruptor horário

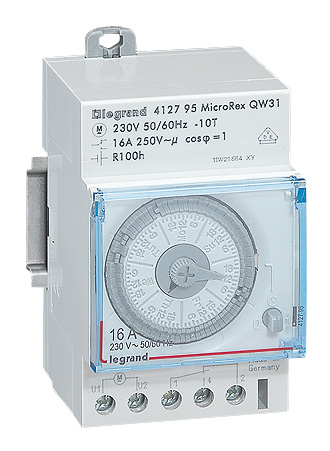

- Analógicos
Gama com interruptores horários com programa diário ou semanal e com ou sem reserva de marcha. A programação é feita por segmentos imperdíveis. E tem comutador manual de 3 posições ON-AUTO-OFF na face frontal.
