Também está disponível uma série completa de acessórios para todas as configurações da instalação.

Os disjuntores montam-se em calha ou em platina dentro dos quadros e armários XL³. Garantem o corte, o comando, o seccionamento e a proteção das linhas elétricas de baixa tensão.

Estão conformes com a norma UNE-EN 60947-2.

Saiba mais no Catálogo Geral 2016/2017

Com os novos disjuntores DPX³ eletrónicos com unidade de medida integrada, DPX³ 250, 630 e 1600, é muito fácil regular os parâmetros dos diferentes circuitos da instalação sem nenhum dispositivo externo.

Os dados medidos podem igualmente ser consultados à distância num PC equipado com o software de supervisão através de um interface de comunicação.

Saiba mais no Catálogo Geral 2016/2017

Os comandos motorizados para os DPX³ 160 e 250 estão disponíveis em 2 versões, uma com comando lateral e outra com comando frontal.

Os inversores de rede são constituídos por uma platina e um dispositivo de encravamento e são montados em fábrica. O dispositivo de encravamento para os DPX³ 160 e 250 simplificam consideravelmente a colocação em funcionamento do inversor de rede:

• colocação em funcionamento extremamente simples,
• compacto,
• não necessita de nenhuma regulação,
• montagem em calha permitem a instalação em quadros pequenos.

Saiba mais no Catálogo Geral 2016/2017

Instalação e manutenção com total facilidade

A nova gama TX³, fácil de instalar, comodidade na cablagem e operações de manutenção otimizadas, apresenta numerosas vantagens para poupar tempo em cada etapa da obra.

Garras bi estáveis

Posicionamento ou extração fácil do aparelho da calha DIN.

Marcação clara da referência na parte frontal

Identificação rápida da informação: nome da gama, posição dos contactos (ON/OFF), tipo de curva, calibre, poder de corte, classe de limitação...

Área para identificação técnica

Identificação rápida de cada circuito, segundo o esquema de cablagem.

Qualidade, segurança e respeito pelo meio ambiente

A Legrand concede especial atenção à qualidade dos seus produtos. A gama TX³ conta com certificados emitidos por organismos de certificação independentes que são reconhecidos pelo seu nível de exigência. A segurança na instalação e funcionamento da nova gama TX³ garante a máxima proteção de bens e das pessoas.

Copytracer: a proteção contra falsificações

Número de série único, impresso nos disjuntores que permite verificar a autenticidade do produto através do site www.copytracer-legrand.com

Aparelhos certificados segundo as normas internacionais

Os certificados, reconhecidos pelo seu rigor, são renovados todos os anos: VDE (Alemanha), GOST (Rússia), TSE (Turquia), UNE (Espanha).

Respeito pelo meio ambiente

A gama TX³ foi desenhada respeitando as exigências ambientais, tais como a diretiva RoHs.

O programa ideal para o estudo de quadros elétricos de distribuição.

• Base de dados de produto atualizada
• Novo sistema de valorização
• Melhor tratamento gráfico
• Compatível com Windows Vista^® e Windows^®

Download do programa XL Pro³.

Download da tabela XL Pro³.

As soluções Legrand, historicamente reconhecidas nestes espaços, foram concebidas para responder aos requisitos atuais exigidos numa infraestrutura de qualidade, garantindo o total cumprimento das normas e regulamentos em vigor e assegurando as expetativas dos seus ocupantes.

• Apliques evolutivos antimicrobiais (LED e fluorescente)
  • Iluminação dinâmica = efeito da iluminação diária e noturna. O utente tem a perceção exata do momento do dia ou da noite.
  • Comando antimicrobial de todas as funções. Manipulador magnético com extração fácil em todos os sentidos, sem “arrancamento”…

• Sinalização hospitalar - Sistema de chamada de vigilante / enfermeira / médico com possibilidade de registo de todos os acontecimentos ocorridos.

• Assistência à autonomia - Identificação dos obstáculos no quarto e no sanitário através da iluminação de balizagem que é acionada pelos diversos detetores de movimento.

• Televigilância - Visualização e registo das ações de iluminação transmitidas pelos detetores de movimento permitindo vigiar à distância o comportamento do utente.



• Solução DLP / Mosaic antimicrobial - Destruição dos iões de sódio das baterias por ação dos iões de prata da aparelhagem.

Saiba mais no documento “Solutions for retirement homes & health care establishments”

A Bticino dispõe de 2 tecnologias, analógica alta definição e o sistema IP, para satisfazer todas as exigências do setor residencial e terciário.

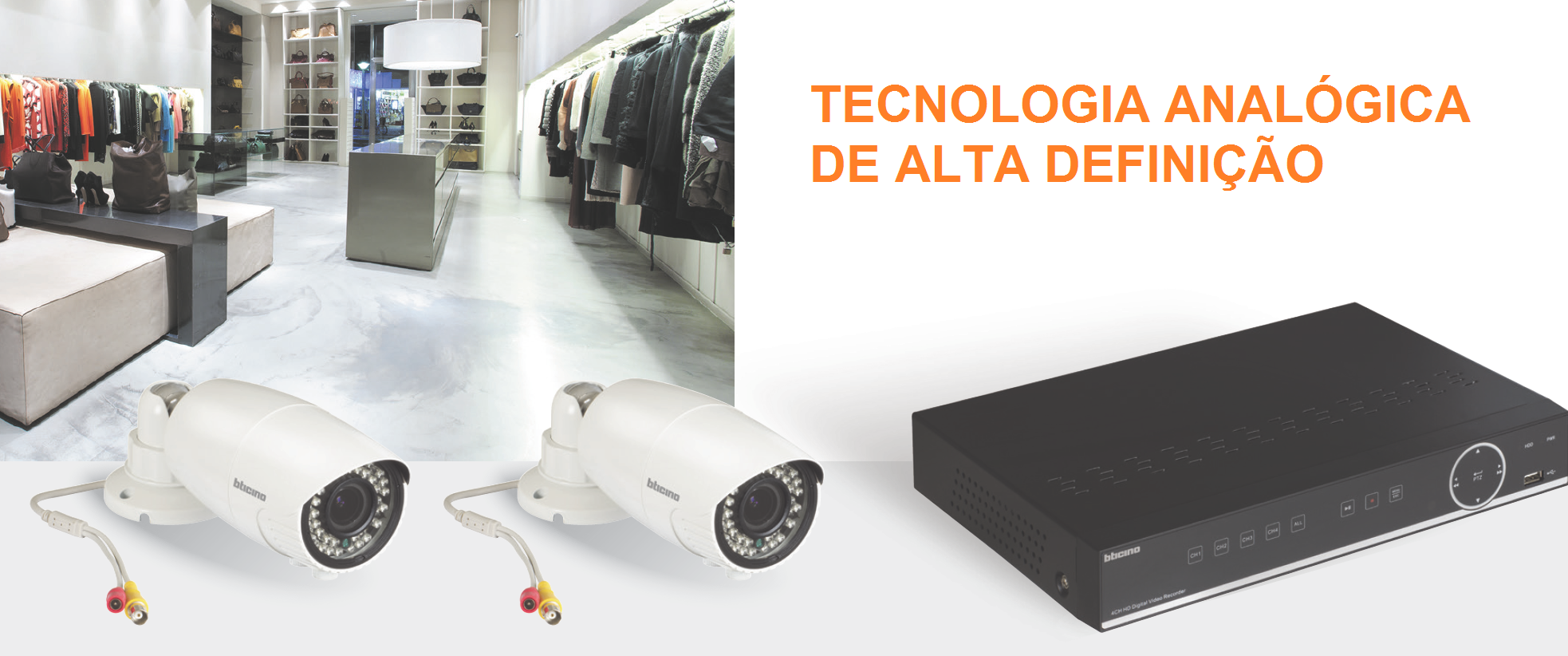

Analógica alta definição, a qualidade HD acessível a todos

Solução recomendada para o residencial e pequeno terciário, escolas, PME´s “sensíveis” ou comércio de risco, onde a imagem de alta qualidade é muito importante.

• Cablagem coaxial tradicional (possibilidade de evolução duma instalação existente)
• Imagens de alta definição em 720 p
• Visualização remota a partir do gravador + funções avançadas (gestão de áreas de máscaras, gestão de e-mails ...).
• Câmaras Plug & Play

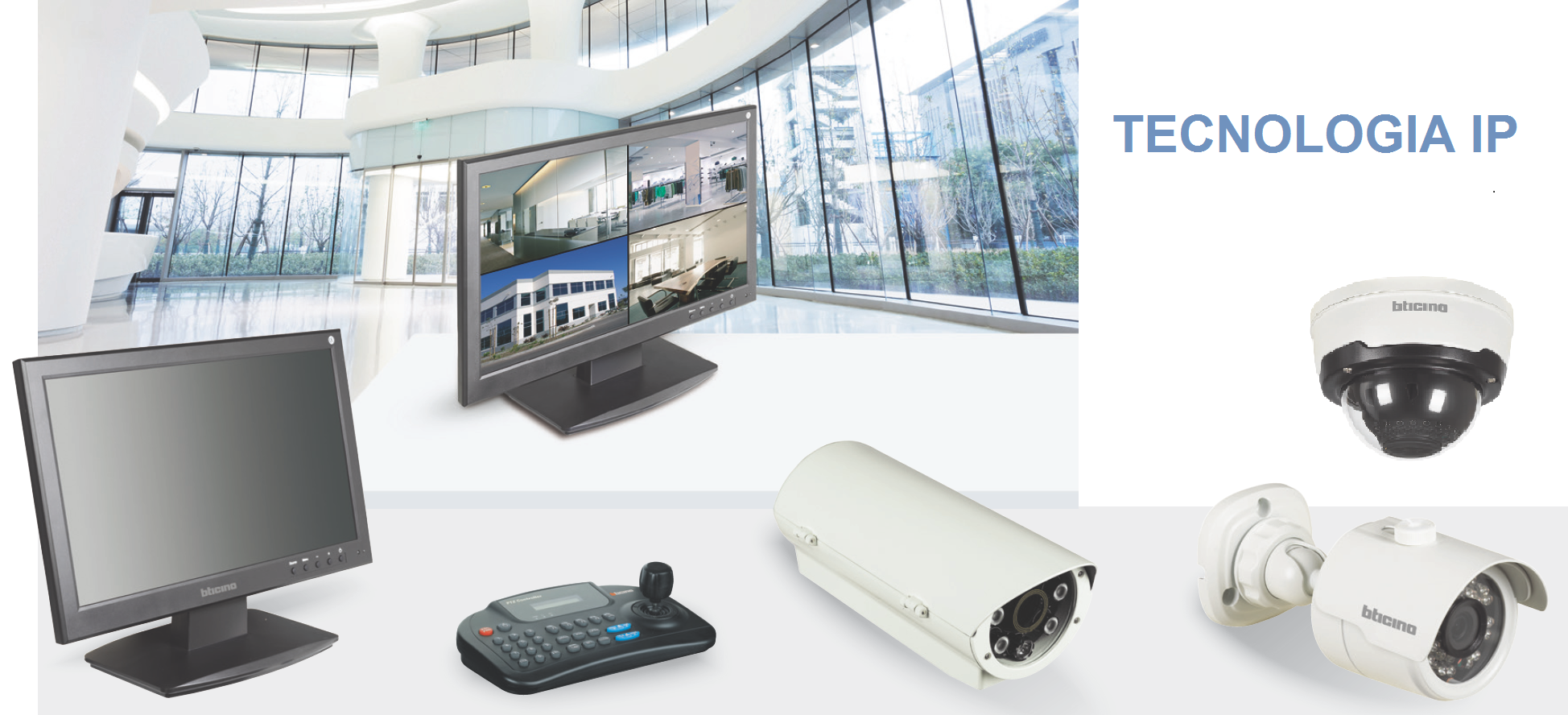

Sistema IP, o melhor da tecnologia HD

Uma solução ideal para indústrias, grandes empresas, estações ferroviárias, aeroportos, o setor bancário...

• Imagens de alta definição em 1080 p para ampliações sem perda de qualidade.
• Integração de Redes IP: distâncias ilimitadas, registrando qualquer que seja o ponto de conexão com a rede.
• Visualização remota em smartphones, tablets ou PC.
• Funções avançadas em cada câmara: gestão das áreas de encobrimento, envio de e-mail sobre a deteção...

Ótima resolução e qualidade da imagem, autonomia de cada câmara e visualização em multi aplicações.

Saiba mais no documento CCTV Bticino

Visualização

A principal função de uma câmara é fornecer imagens de um espaço em tempo real. Por exemplo, pode ser vantajoso mostrar aos clientes de uma loja que estão a ser monitorizados por CCTV, exibindo as imagens num monitor que está diretamente ligado a uma câmara.

Além de produzir um efeito dissuasor, também permite que os assistentes de loja visualizem em um ou mais pontos da loja, permitindo controlar e monitorizar as câmaras colocadas nas áreas comuns.

É importante selecionar cuidadosamente a câmara mais adequada, tendo em conta o seguinte:

• Ambiente de instalação: Câmaras à prova de água (IP 55 ou IP 66) que podem ser instaladas ao ar livre. Para instalações em locais de risco devem ser anti vândalo (IK 10). As câmaras podem ser compactas em forma tubular ou dome, mini compactas ou ocultas utilizadas para uma monitorização discreta.

          Exemplos:

• Área a ser monitorizada: a que distância do evento fica o local onde quero instalar a câmara? Qual a dimensão da área a ser filmada? É uma dimensão precisa (porta ou entrada)? Distância focal ajustável ou fixa? É de dimensões variáveis (ângulo amplo e zoom)? Zoom motorizado ou câmara de maior resolução (megapixéis).É maior do que o campo de visão da câmara? Câmara dome motorizada.

Gravação: imagem e som

Dependendo da criticidade de segurança da área, por vezes é preferível termos a opção de gravação. Esta opção vai permitir que eventos passados possam ser repetidos para melhor interpretação dos incidentes, por exemplo, um furto.

É necessário ter atenção de não querer gravar tudo, para evitar a saturação do disco rígido e tornar demorada a procura de uma determinada ocorrência ou evento. Aconselha-se a gravação de ocorrências sempre que possível. Para uma melhor gestão do disco rígido do DVR, agende as gravações para os horários em que decorram eventos.

Como todas as zonas não podem ser monitorizadas ao mesmo tempo, precisam de ser gravadas e armazenadas para se aceder mais tarde. Os gravadores digitais devem ser escolhidos tendo em conta os seguintes critérios:

• Número de câmaras: O tipo e o número de gravadores necessários estão relacionados com o que se pretende gravar. De qualquer maneira, em situações em que existe uma forte possibilidade de adicionar câmaras, é aconselhável escolher um gravador com uma maior capacidade de gravação. Quando o número total de câmaras é maior ou igual à capacidade de um gravador de 16 câmaras (analógico ou IP), é possível fazer uma gestão centralizada desde que os gravadores estejam ligados na mesma rede (local ou remota).
• Tipo de gravação: A gravação constante, o período de tempo em que os dados são mantidos e a qualidade das imagens vão determinar a capacidade de armazenamento (tamanho do disco rígido). Alguns gravadores têm a possibilidade de adicionar mais discos rígidos.
• Localização do gravador é um fator importante a ser considerado, pois depende se é para ter acesso ao painel de controlo frontal ou ficar instalado num armário fechado tipo cofre ou instalado num bastidor informático para, por exemplo, avaliar se é possível instalar diretamente num rack 19”.

Análise

Através do software de gestão de vídeo CCTV, podemos ter acesso a várias câmaras de um ou mais videogravadores ou aceder às suas gravações. Este software pode estar instalado em um ou mais postos (ex: posto de segurança, posto de controlo, posto da polícia, etc.).

A análise ou verificação de uma ocorrência pode ser feita:

• Em direto: a imagem da câmara é transmitida para um monitor ou para outro meio de visualização remota.
• Gravação: a imagem é armazenada pelo gravador para uma visualização futura. No entanto é possível combinar a gravação com a visualização em direto  num monitor.
• Localmente: o monitor é ligado diretamente à câmara ou ao gravador.
• Remotamente: a análise é feita através da internet via PC ou Smartphone.
• Monocanal ou múltiplos canais: os gravadores permitem a visualização em simultâneo de várias imagens num único monitor.

Nova APP CCTV Bticino

Eliot é o programa da Bticino para dispositivos conectáveis (Internet of things) que identifica  todos os produtos ou sistemas  que podem ser conectados através da internet, facilitando o quotidiano em termos de funcionalidade, acesso à informação, interação com o ambiente e utilização.

Saiba mais no documento CCTV Bticino

Ao instalar um sistema simples de videovigilância CCTV é aconselhável que siga as quatro etapas seguintes. Se a instalação necessitar de um nível de segurança elevado, por favor contacte um técnico de vendas Legrand.

Etapa 1 - Definição do número de áreas a monitorizar

Faça uma análise com o seu cliente e escolha quais as áreas a monitorizar usando uma planta do edifício.

Etapa 2 – Definição dos resultados esperados em cada área

Para cada área a monitorizar, decida com o cliente qual o resultado esperado. Na maioria dos casos encontramos as seguintes necessidades:

• identificação,
• reconhecimento  e
• deteção de intrusos.

Para obter uma descrição dos resultados esperados, consulte a norma EN 50132-7. Um extrato da mesma é fornecido abaixo.

As dimensões de um objeto / pessoa no monitor devem ser adequados para o operador as conseguir perceber, por exemplo, identificação (identificação facial), reconhecimento (identificação total) ou monitorização (visão geral).

Se o objetivo de visualização é visualizar uma pessoa e o sistema de CCTV tem uma resolução real com limite de 400 linhas de televisão, então as dimensões mínimas da pessoa no ecrã são:

a) Para efeitos de identificação, a pessoa deve ocupar não menos de 120% da altura do ecrã.

b) Para efeitos de reconhecimento, a pessoa não deve ocupar menos de 50% da altura da imagem.

c) Para a monitorização, a pessoa não deve ocupar menos de 10% da altura da imagem.

Etapa 3 – Definição do número de câmaras e a sua localização

O número de câmaras necessárias depende da quantidade de resultados esperados. Para cada câmara a posição de instalação mais adequada é identificada, tendo em conta, os seguintes parâmetros:

• a dimensão dos objetos  a serem enquadrados  (resultados esperados),
• as distâncias entre eles,
• requisitos de instalação da câmara (interior/ exterior, saliente/encastrar,  teto, oculta, etc.).

Etapa 4 – Selecionar os aparelhos

É agora possível identificar todos os produtos necessários para o sistema CCTV: câmaras, videogravadores, monitores  e acessórios.

Câmaras: Após a informação recolhida nas primeiras etapas, é agora possível identificar quais as câmaras mais adequadas a cada área. Para ajudar na sua escolha utilize as tabelas disponíveis para esta família de produtos. Devido aos requisitos de determinadas aplicações em que não se possam usar câmaras compactas, temos também disponíveis câmaras tubulares de alto desempenho.

Para cada uma delas, podemos selecionar os mais diversos acessórios (por exemplo: suportes, chassis, focos IV, lentes varifocais).

Gravador de vídeo digital: é selecionado tendo em conta o número de câmaras a ligar e os acessórios a utilizar.

Monitores: é selecionado tendo em conta as dimensões do monitor e o espaço disponível para  a instalação.
