Esqueça a funcionalidade clássica do interruptor: descubra uma nova forma lúdica de comandar a iluminação (ligar, desligar e variação). Tenha maior conforto com as soluções domóticas Céliane.
INTERRUPTOR SOFT
Permitem acender e apagar a iluminação sem qualquer ruído (interruptores silenciosos).
Existem em duas versões: tecla larga e tecla estreita.
INTERRUPTOR TÁTIL
Permite ligar e desligar a iluminação através de um leve toque com o dedo.
ECO VARIADOR
O Eco variador permite adaptar a intensidade luminosa de um espaço de acordo com os seus hábitos ou necessidades. Cria ambientes mais ou menos personalizados em todas as divisões da casa e memoriza os cenários preferidos.
Ideal para vigília nos quartos das crianças, pois permite, por exemplo, passar o fluxo luminoso de 33% a 0% durante uma hora, de modo a que a criança adormeça tranquilamente.
O Eco variador é compatível com todas as lâmpadas do mercado graças ao seu microprocessador integrado : LEDs dimáveis 75 W (e/ou 10 lâmpadas máx.), fluo compactas dimáveis 75 W (e/ou 10 lâmpadas máx.), fluorescentes 200 VA, halogéneo 400 W.
Funciona igualmente com lâmpadas incandescentes até 400 W.
O Eco variador pode ser utilizado tanto numa obra nova como numa renovação. A ligação é feita apenas com 2 condutores e instala-se no lugar do antigo variador ou de um simples comutador de escada. O Eco variador instala-se em todas as caixas de encastrar com prof. mínima de 40 mm.
O ECO DETETOR
Permite ligar e desligar automaticamente a iluminação. Adequado tanto para obras novas como em renovações. A versão com ligação a 3 condutores permite comandar todas as lâmpadas do mercado (LEDs e fluo compactas 250 W, halogéneo MBT 1.000 VA, incandescentes e halogéneo 2.000 W). Prático e económico, é uma solução indispensável em locais de passagem, tais como: casa de banho, corredores, escadas…
COMANDOS DUPLOS
A gama Céliane permite transformar comandos simples em duplos de forma muito fácil: basta retirar as bases laterais do mecanismo com uma simples pressão na marcação do pré-corte. De seguida, associar os 2 mecanismos para formar a função dupla. Estas associações podem ser feitas com os interruptores e comutadores de escada basculantes, com os botões de pressão, com as tomadas multimédia e com os comutadores de escada silenciosos. Todas estas combinações são realizadas com um mínimo de referências.
SPOT ORIENTÁVEL
Localização ideal para instalar: por cima de um plano de trabalho num quarto, cozinha ou escritório… Este spot é orientável para além de 360°, permitindo um iluminação direcional sem limite de rotação. Fornecido com espelho central na cor Cromado mate.
APLIQUE DE LEITURA
Instala-se à cabeceira de uma cama para passar a dispor de uma iluminação confortável para a leitura, graças ao seu corpo flexível e interruptor integrado. Fornecido com espelho central na cor Cromado mate.
APLIQUE POLICROMÁTICO A LEDS
O aplique policromático a LEDs, com comando integrado, permite compor um vasto universo de cores para os momentos de descontração.
O comando permite escolher nos LEDs policromáticos do aplique as cores desejadas as quais variam do vermelho ao azul, passando pelas nuances de verde e amarelo.
Muito simples de instalar, a ligação faz-se com a ajuda de um cabo de BUS entre o comando e o aplique. O comando instala-se numa caixa de encastrar Batibox prof. 40 mm e pode comandar até 3 apliques alimentados em fase + neutro numa caixa prof. 50 mm.
- Desenho compacto
- Resistência mecânica e elétrica elevada para uma fiabilidade máxima
- Contactores de 3 pólos e 4 pólos
- Corrente de emprego de 6 A a 800 A (para os contactores 4 pólos de 40 A a 900 A)
- Ligadores de parafusos e de estribo
- Gama completa de auxiliares e acessórios
- Relés térmicos em versão diferencial e standard
- Ligação direta dos relés térmicos aos contactores CTX3
- Unidades de montagem disponíveis para montagem dos relés separadamente dos contactores
Comando de circuitos até 800 A
Com uma vasta gama de calibres, tensões de comando, auxiliares e acessórios e uma complementaridade total com os disjuntores MPX³ e os relés térmicos RTX³, os contactores de potência CTX³ oferecem a solução ideal para o comando de motores e de circuitos para as aplicações mais exigentes.
CTX³ 225 / 400 / 800: Fixação em platina até 800 A
1 – Ligação sobre placas
2 - Contactos auxiliares integrados (2NA+2NF). Contactos auxiliares suplementares podem ser montados à direita ou à esquerda dos contactores
CTX³ 22 / 40 / 65 / 100 / 150: Fixação em calha DIN ou por parafusos até 150 A
3 – Bornes IP 2X de parafusos até 40 A, bornes de parafusos ou de estribo de 50 A a 150 A
4 - Contactos auxiliares integrados
5 – Bornes de alimentação A1 e A2 (superior e inferior)
Contactores CTX3 mini e relés térmicos até 16 A
Com a sua dimensão compacta, os CTX³ MINI são fáceis de integrar em quadros de comando ou quadros de distribuição para o comando de motores, da iluminação e circuitos de aquecimento até 16 A (20 A para contactores de 4 pólos).
RTX3, a proteção térmica dos motores
Os relés térmicos RTX³ asseguram uma proteção contra sobrecargas, os longos tempos de arranque e blocagem prolongada do motor. A tecnologia diferencial proporciona uma proteção acrescida em caso de falha de uma fase. São muito fáceis de instalar, ligando-se diretamente sob os contactores CTX³.
1 – Indicador de disparo
2 – Botão de paragem e de teste
3 – Regulação do disparo da proteção térmica
4 – Botão de rearme e seletor de modo: automático (A)/manual (H)
5 – Tampa de proteção selável
6 – Contactos auxiliares integrados (1NA + 1 NF)
7 – Terminais IP20
Acessórios para todas as aplicações
Graças a uma vasta gama de acessórios, os contactores CTX³ podem ser utilizados numa grande variedade de aplicações:
- comutação de baterias de condensadores
- inversor de rede
- inversor de sentido de marcha
- arrancador temporizado
- posto de comando de máquina
Permitem dimensionar a alimentação de acordo com as necessidades, sem excluir possíveis evoluções. São formados por módulos “standards” que podem ser complementados com configurações existentes, para ampliar tanto a potência como a autonomia.
Garantem os níveis máximos possíveis de redundância, graças ao inovador sistema trifásico composto por módulos monofásicos individuais.
|
Megaline e Megaline Rack Estas são as únicas unidades UPS monofásicas na gama modular. Torre ou rack de 19’’, fornece uma potência de 1250 a 5000 VA e pode albergar um máximo de 4 módulos de potência e 4 kits de baterias. A gama inclui também armários duplos com uma potência nominal até 10000 VA. Outras baterias podem ser alojadas em armários, e são fáceis de ligar graças aos acessórios de extensão de reserva. |
Keor MOD É uma UPS com base em módulos de potência trifásicos, extremamente compacta e fácil de manusear. Fornece uma potência nominal de 25 a 250 kVA, pode ser ligada em paralelo com outras unidades até 600 kVA. Os modelos até 125 kVA têm unidades internas de baterias para 5 minutos de autonomia a 100% da carga. A Keor MOD integra-se perfeitamente com as aplicações mais críticas, tais como Data Centers. |
|
Trimod HE Consiste em módulos redundantes e auto configuráveis monofásicos e tem uma potência nominal de 10 a 80 kVA. Graças à tecnologia de construção, os vários níveis de redundâncias podem ser definidos para garantir sempre a máxima continuidade de serviço. |
Trimod MCS O Trimod MCS CPS (Central Power Supply) é uma UPS monofásica e trifásica concebida de acordo com a norma EN 50171 e representa a solução ideal para a instalação em edifícios sujeitos a normas de segurança contra incêndios e, especificamente, para sistemas de iluminação de emergência. Também pode ser utilizada para alimentar sistemas de emergência tais como sistemas de extinção automática de incêndios, deteção de emergência e sistemas de alarme, exaustores de fumo, dispositivos de deteção de dióxido de carbono e sistemas de segurança específicos em áreas sensíveis. |
Aumento da autonomia e da potência
Os diferentes modelos são compostos por módulos STANDARD que podem ser adicionados às unidades UPS existentes para aumentar tanto a potência como a autonomia e garantir níveis máximos de redundância.
Escalabilidade da autonomia
A expansão pode ser realizada rapidamente e facilmente adicionando gavetas de bateria para o mesmo gabinete, dependendo da potência da UPS e da autonomia desejada.
|
Gaveta única com 5 baterias de 9Ah para Trimod HE e Trimod MCS. |
Gaveta de bateria para Keor MOD, concebida para conter até 24 baterias de 9 ou 11 Ah. |
Módulos de potência e redundância
Os módulos de potência estão disponíveis em ambas versões monofásicas e trifásicas, dependendo da potência da UPS. Ambos os modelos garantem baixo peso e dimensões gerais reduzidas com alto desempenho. Graças à tecnologia de construção os vários níveis de redundância podem ser definidos para garantir sempre a máximo continuidade de serviço.
|
Módulo de potência monofásicos para Trimod HE e Trimod MCS. Compacto e leve (apenas 8,5 kg). |
Módulo de potência trifásico para Keor MOD. Atinge uma potência de 25 kW com apenas 2 unidades de rack. |
Eficiência certificada
|
A garantia de UPS modulares Legrand com valores de eficiência excepcionalmente elevados, até 4% superiores aos valores mínimos exigidos pelo Código de Conduta Europeu (92%). 96,5% |
 |
A gama é ampla e completa, com soluções que garantem o máximo desempenho em termos de energia e tempo de backup.
Sistema em paralelo
É possível ligar até 6 unidades de potência idênticas em paralelo em função dos requisitos de potência. Isto permite atingir níveis até 4,8 MVA.
Escalabilidade
As ligações em paralelo até 6 UPS possibilita alcançar diferentes graus de redundância, como também níveis máximos de continuidade de serviço e segurança do sistema em si.
|
Keor HP É uma UPS robusta, equipada com um transformador de isolamento tornando-a adequada para utilização em ambientes com alta perturbação elétrica. A sua potência nominal de 100 a 800 kVA torna-a ideal para aplicações de alta potência nos edifícios terciários, hospitais, indústria e sector dos transportes. |
Keor XPE É um sistema de UPS completamente escalável baseado em unidades de potência de 250 ou de 300 kVA que podem ser combinadas com outras para atingir o nível de potência necessário (até 2,1 MVA) ou criar configurações redundantes. A Keor XPE é a solução ideal para Data Center e aplicações de alta potência. |
Keor T Evo Com potências nominais de 10 a 60 kVA, fornecem uma solução simples e compacta para aplicações clássicas no terciário, comércio e sectores industriais. Keor T Evo é escalável, pode ter paralelos e é equipada com um ecrã e barras de LED coloridas que permitem uma rápida verificação do estado da UPS. |
|
Keor Compact Com uma potência nominal de 10-15-20 kVA, é uma UPS fácil de instalar com rodas e ecrã táctil com janelas de navegação e um conjunto de barras de LED para uma fácil e intuitiva utilização. Graças às suas pequenas dimensões, a Keor Compact é ideal para instalação mesmo em locais e salas técnicas com espaço reduzido. As ligações paralelas para redundância, são configurações e fazem desta UPS a solução perfeita, também, para aplicações críticas. |
Keor HPE A Keor HPE é a solução perfeita para médias e grandes potências de aplicações críticas. Está disponível a partir de 60 até 500 kVA, em vários escalões. Com um design aprimorado, um ecrã inteligente, o carregamento eficiente e gestão das baterias, permite garantir um desempenho superior e um máximo rendimento. |
Atenção especial ao design
|
A elegância do design e a escolha hábil de materiais somam às características de desempenho e fiabilidade desta gama de UPS. O novo ecrã táctil, de fácil utilização e intuitivo, e o padrão hexagonal, também presente nas grelhas de ventilação, aprimoram o produto associando tecnologia e design. |
 |

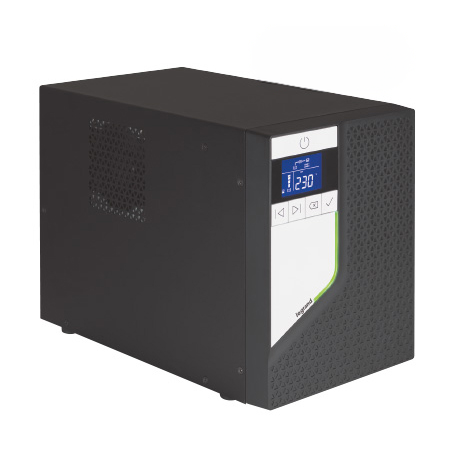

A gama de UPS monofásicas Legrand é abrangente e completa, com soluções que satisfazem as exigências de diferentes sectores de aplicação, desde o doméstico ao terciário.
A gama está disponível a partir de 25 W até 10 kVA e está dividido em 2 tipos de produtos:
- Consumidor e Line interactive
- On-Line double conversion
UPS Consumidor e Line Interactive
Estas são UPS compactas, fáceis de instalar e configurar. A sua utilização é simples e fornecem uma excelente relação qualidade/preço, garantindo um investimento a longo prazo
Estão equipados com indicadores de LED que fornecem uma monitorização do estado da UPS rápida e intuitiva, garantindo a proteção dos dispositivos ligados a ela.
Os produtos da Line Interactive estão equipados com um circuito de filtragem e estabilização AVR (regulador de tensão automático).
Esta versão compreende:
|
|
|
|
|
Também pode saber mais desta gama de produtos em www.ups.legrand.com
UPS On-Line double conversion
Estas UPS utilizam tecnologia PWM de alta frequência, adequada para utilização em ambientes profissionais, tais como aplicações informáticas, escritórios, fábricas, lojas e pontos de venda.
Estão equipados com:
- Microprocessadores DSP para um controlo preciso e constante de todas as medições e do circuito de correção do fator de potência (CFP)
- Tecnologia eletrónica sem transformadores para um alto nível de qualidade de energia, com saída até 96% de eficiência
- As baterias recarregáveis são hermeticamente seladas, sem manutenção, reguladas por válvula, alojadas numa zona designada da UPS ou em um ou mais armários externos.
Os produtos On-Line double conversion:
|
Keor DK |
Analisador de Qualidade de Energia Alptec 2444, alptec 2333
Para âmbito industrial, energias renováveis e fornecimento energético.
Os analisadores de redes tipo ALPTEC 2444 e ALPTEC 2333 permitem uma supervisão em tempo real e simultânea da qualidade do fornecimento da energia elétrica (segundo a norma de qualidade de energia EN 50160):
- Cavas de tensão, sobretensões e cortes
- Flicker
- Formas de ondas (200 pontos por ciclo) registadas nos eventos
- Potências aparentes, ativas e reativas
- Fatores de potência, tangentes e fatores de crista
- Medidas estáticas rms
- 51 níveis de harmónicas
Alptec, reguladores automáticos do fator de potência
O regulador de energia reativa Alptec é um relé varimétrico que controla a entrada e saída dos escalões, de modo a manter o fator de potência desejado.
Com ajuste e controle digital, assegura que as medidas e leituras sejam realizadas de forma precisa e fiável, inclusive em redes muito poluídas.
Disponível de 230 V- 50 Hz e 400 V - 50 Hz.
Indicado para montagem em painel IP 41 - IP 20 (ligações).
Conforme a norma IEC / EN 61010.
Outras características técnicas
- Fator de potência: 0,8 ind a 0,8 cap.
- Modo manual e automático.
- Sonda de temperatura interna.
- Contato livre de potencial para alarme remoto.
- Sinalização de alarmes no display (sobretensão, baixa compensação, sobrecarga…).
- Programa com toda a combinação de escalões: 1.1.1 / 1.2.2.2 / 1.2.3.4, etc.
Baterias fixas Alpibloc.
Alpibloc é um condensador Alpivar2 com disjuntor associado. É um conjunto montado e cablado em quadro ou armário IP 31 - IK 05. Fornecido pronto a instalar, destinado à compensação fixa de aparelhos elétricos de pequena e média potência. Para certas aplicações (comando à distância…) o disjuntor pode ser substituído por um contactor associado a fusíveis APC.
Baterias tipo standard, 400 V - 50 Hz
Tensão máxima admissível 470 V – 24 h / 24 h. Grau de poluição harmónica SH/ST =< 15%.
Baterias tipo H (reforçada), 440 V - 50 Hz
Tensão máxima admissível 520 V – 24 h / 24 h. Grau de poluição harmónica 15% < SH/ST =< 25%.
Baterias tipo SAH
Condensador combinado com reatância anti harmónicos e disjuntor. Armário IP 31 – IK 05.
Tipo SAH standard (máximo 470 V), SAH reforçada (máximo 520 V) e SAH extra reforçada (máximo 620 V) 24 h / 24 h.
Centrais de medida multifunção e contadores de energia elétrica EMDX³
Controla o consumo e qualidade da energia, a medição é a base de todos os diagnósticos. Ao monitorizar o seu consumo pode conseguir poupanças de 8 a 12%.
- Mede, visualiza e controla o consumo de energia a partir de qualquer lugar.
- Visualiza dentro do quadro elétrico, na porta do quadro elétrico ou remotamente, mediante comunicação eletrónica.
A medição converte-se em e.Comunicante
Graças às funções de comunicação das novas centrais de medida e contadores EMDX³, poderá atribuir um endereço IP a cada quadro.
Deste modo, a visualização das medidas chega o mais perto possível dos utilizadores (em PC, smartphones, etc.)
Aparelhos de medida
Amperímetro analógico mede a intensidade em Ampere (A) da corrente que circula por um circuito elétrico. Alimentação direta em corrente alterna ou contínua, ou alimentação por transformador de corrente (TI) de relação 5 A.
Voltímetro analógico mede a tensão de um circuito en Volt (V). Medida da tensão alternada ou contínua de um circuito elétrico. Escala 0-500 V.
Amperímetro / Voltímetro Digital, permite ler a intensidade ou a tensão de um circuito dependendo da ligação realizada.
- Modo amperímetro: ligação por transformador de corrente (TI) de relação 5 A, regulação da gama de leitura em função do TI utilizado.
- Modo voltímetro: medida da tensão alterna ou contínua, escala: 0 - 600 V.
Comutador de medida rotativo permite selecionar manualmente os circuitos a medir.
- Comutador de amperímetro trifásico de 4 posições.
- Comutador de voltímetro trifásico com neutro de 7 posições.
Centrais de medida Access e Premium
Centrais de medida Access e Premium com módulo de comunicação RS 485/IP (proporciona um endereço IP a cada quadro)
Contadores de energia
Contadores de energia modulares RS 485.
Conversor RS 485/IP
Conversor RS 485/IP (proporciona um endereço IP a cada quadro).
Saiba mais no Catálogo Geral 2016/2017
A gama de disjuntores de caixa moldada DPX³ é uma gama completa composta por 4 tamanhos de disjuntores de potência, DPX³ 160, DPX³ 250, DPX³ 630 e DPX³ 1600, com poderes de corte de 16 a 100 kA e calibres de 16 a 1600 A.
Esta gama proporcionam uma larga escolha de versões para responder a todas as exigências:
- Disparadores magnetotérmicos e eletrónicos, segundo o nível de proteção pretendido
- Versões fixas, extraíveis e seccionáveis, segundo o nível de manutenção desejado
- Disjuntores / interruptores diferenciais para a proteção das pessoas
Dimensões otimizadas com ou sem proteção diferencial integrada
Os disjuntores DPX³ 160 e 250, de 16 A a 250 A, têm apenas duas dimensões com diferencial integrado e 2 dimensões sem diferencial. A oferta é completa e permite responder a todas as necessidades.
Larga escolha de versões
Escolha do tipo de disjuntor
Integração otimizada
Graças à profundidade comum, os DPX3 160 e 250 podem coabitar na mesma fila.
Saiba mais no Catálogo Geral 2016/2017
