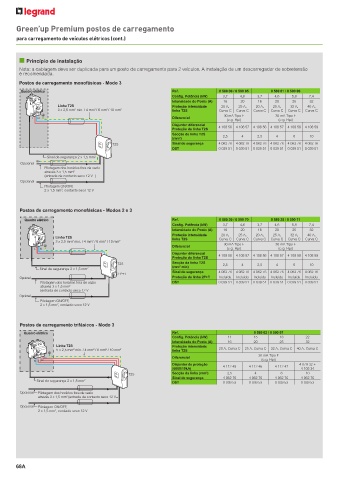

Page 74 - Catálogo Geral Legrand 2022

Green’up Premium postos de carregamento

para carregamento de veículos elétricos (cont.)

n Princípio de instalação
Nota: a cablagem deve ser duplicada para um posto de carregamento para 2 veículos. A instalação de um descarregador de sobretensão
é recomendada.
Postos de carregamento monofásicas - Modo 3
Quadro elétrico Ref. 0 580 00 / 0 590 05 0 580 01 / 0 590 06
Config. Potência (kW) 3,7 4,6 3,7 4,6 5,8 7,4
Intensidade do Posto (A) 16 20 16 20 25 32
Linha T2S Proteção intensidade 20 A, 25 A, 20 A, 25 A, 32 A, 40 A,
406278
ET 16A 10mA 3 x 2,5 mm 2 min. / 4 mm 2 / 6 mm 2 / 10 mm 2 linha T2S Curva C Curva C Curva C Curva C Curva C Curva C
110/415V 30 mA Tipo F 30 mA Tipo F
L N Diferencial
(e.g. Hpi) (e.g. Hpi)
Disjuntor diferencial
Proteção da linha T2S 4 108 56 4 108 57 4 108 56 4 108 57 4 108 58 4 108 59
Secção de linha T2S 2,5 4 2,5 4 6 10
(mm 2 )
T2S Sinal de segurança 4 062 76 4 062 76 4 062 76 4 062 76 4 062 76 4 062 76
DST 0 039 51 0 039 51 0 039 51 0 039 51 0 039 51 0 039 51
Sinal de segurança 2 x 1,5 mm 2
Opcional
Pilotagem dos horários fora de vazio
através 3 x 1,5 mm 2
(entrada de contacto seco 12 V=)
Opcional
Pilotagem ON/OFF,
2 x 1,5 mm 2 , contacto seco 12 V

Postos de carregamento monofásicas - Modos 2 e 3
Quadro elétrico Ref. 0 580 30 / 0 590 70 0 580 35 / 0 590 71
Config. Potência (kW) 3,7 4,6 3,7 4,6 5,8 7,4
Intensidade do Posto (A) 16 20 16 20 25 32
Proteção intensidade 20 A, 25 A, 20 A, 25 A, 32 A, 40 A,
Linha T2S
406278 linha T2S Curva C Curva C Curva C Curva C Curva C Curva C
ET 16A 10mA 3 x 2,5 mm 2 min. / 4 mm 2 / 6 mm 2 / 10 mm 2
110/415V 30 mA Tipo F 30 mA Tipo F
Diferencial
L N (e.g. Hpi) (e.g. Hpi)
Disjuntor diferencial 4 108 56 4 108 57 4 108 56 4 108 57 4 108 58 4 108 59
Proteção da linha T2S
T2S Secção da linha T2S 2,5 4 2,5 4 6 10
Sinal de segurança 2 x 1,5 mm 2 (mm 2 min)
2 P+T Sinal de segurança 4 062 76 4 062 76 4 062 76 4 062 76 4 062 76 4 062 76
Opcional Proteção da linha 2P+T Incluída Incluída Incluída Incluída Incluída Incluída
Pilotagem dos horários fora de vazio DST 0 039 51 0 039 51 0 039 51 0 039 51 0 039 51 0 039 51
através 3 x 1,5 mm 2
(entrada de contacto seco 12 V=
Opcional
Pilotagem ON/OFF,
2 x 1,5 mm 2 , contacto seco 12 V
Postos de carregamento trifásicos - Modo 3
Quadro elétrico Ref. 0 580 02 / 0 590 07
Config. Potência (kW) 11 15 18 22
Intensidade do Posto (A) 16 20 25 32
Linha T2S Proteção intensidade
5 x 2,5 mm 2 min. / 4 mm 2 / 6 mm 2 / 10 mm 2 linha T2S 20 A, Curva C 25 A, Curva C 32 A, Curva C 40 A, Curva C
406278
ET 63A 300mA
110/415V 30 mA Tipo F
L3 Diferencial (e.g. Hpi)
N L1 L2
Disjuntor de proteção 4 079 32 +
(6000/10kA) 4 112 45 4 112 46 4 112 47 4 105 34
T2S Secção da linha (mm 2 ) 2,5 4 6 10
Sinal de segurança 4 062 76 4 062 76 4 062 76 4 062 76
Sinal de segurança 2 x 1,5 mm 2 DST 0 039 53 0 039 53 0 039 53 0 039 53
Opcional Pilotagem dos horários fora de vazio
através 3 x 1,5 mm (entrada de contacto seco 12 V=
2
Opcional Pilotagem ON/OFF,
2 x 1,5 mm 2 , contacto seco 12 V

68A
