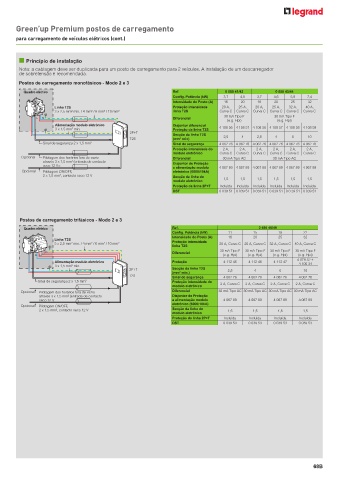

Green’up Premium postos de carregamento

para carregamento de veículos elétricos (cont.)

n Princípio de instalação
Nota: a cablagem deve ser duplicada para um posto de carregamento para 2 veículos. A instalação de um descarregador
de sobretensão é recomendada.
Postos de carregamento monofásicos - Modo 2 e 3
Quadro elétrico Ref. 0 580 41/42 0 580 43/44
Config. Potência (kW) 3,7 4,6 3,7 4,6 5,8 7,4
Intensidade do Posto (A) 16 20 16 20 25 32
Linha T2S Proteção intensidade 20 A, 25 A, 20 A, 25 A, 32 A, 40 A,
406278
2
ET 10mA 3 x 2,5 mm min. / 4 mm 2 / 6 mm 2 / 10 mm 2 linha T2S Curva C Curva C Curva C Curva C Curva C Curva C
16A
DX 3 C10 6kA 110/415V
30 mA Tipo F 30 mA Tipo F
L N Diferencial
(e.g. Hpi) (e.g. Hpi)
Alimentação modulo eletrónico Disjuntor diferencial
2
3 x 1,5 mm min. Proteção da linha T2S 4 108 56 4 108 57 4 108 56 4 108 57 4 108 58 4 108 59
2P+T
Secção da linha T2S
T2S (mm 2 min) 2,5 4 2,5 4 6 10
Sinal de segurança 2 x 1,5 mm 2 Sinal de segurança 4 062 76 4 062 76 4 062 76 4 062 76 4 062 76 4 062 76
Proteção intensidade do 2 A, 2 A, 2 A, 2 A, 2 A, 2 A,
modulo eletrónico Curva C Curva C Curva C Curva C Curva C Curva C
Opcional Pilotagem dos horários fora de vazio Diferencial 30 mA Tipo AC 30 mA Tipo AC
2
através 3 x 1,5 mm (entrada de contacto
seco 12 V= Disjuntor de Proteção
a alimentação modulo 4 067 89 4 067 89 4 067 89 4 067 89 4 067 89 4 067 89
Opcional Pilotagem ON/OFF, eletrónico (6000/10kA)
2 x 1,5 mm 2 , contacto seco 12 V Secção da linha do
modulo eletrónico 1,5 1,5 1,5 1,5 1,5 1,5
Proteção da linha 2P+T Incluída Incluída Incluída Incluída Incluída Incluída
DST 0 039 51 0 039 51 0 039 51 0 039 51 0 0 39 51 0 039 51
Postos de carregamento trifásicos - Modo 2 e 3
Quadro elétrico Ref. 0 580 48/49
Config. Potência (kW) 11 15 18 22
Intensidade do Posto (A) 16 20 25 32
Linha T2S
5 x 2,5 mm min. / 4 mm 2 / 6 mm 2 / 10 mm 2 Proteção intensidade 20 A, Curva C 25 A, Curva C 32 A, Curva C 40 A, Curva C
2
406278 linha T2S
ET 63A 300mA
C10 DX 3 6kA 110/415V 30 mA Tipo F 30 mA Tipo F 30 mA Tipo F 30 mA Tipo F
L3 Diferencial
L2
N L1 (e.g. Hpi) (e.g. Hpi) (e.g. Hpi) (e.g. Hpi)
4 079 32 +
Alimentação modulo eletrónico Proteção 4 112 45 4 112 46 4 112 47
2
3 x 1,5 mm min. 4 105 34
2P+T Secção da linha T2S 2,5 4 6 10
(mm 2 min.)
T2S Sinal de segurança 4 062 76 4 062 76 4 062 76 4 062 76
Sinal de segurança 2 x 1,5 mm 2 Proteção intensidade do
modulo eletrónico 2 A, Curva C 2 A, Curva C 2 A, Curva C 2 A, Curva C
Opcional Pilotagem dos horários fora de vazio Diferencial 30 mA Tipo AC 30 mA Tipo AC 30 mA Tipo AC 30 mA Tipo AC
2
através 3 x 1,5 mm (entrada de contacto Disjuntor de Proteção
seco 12 V= a alimentação modulo 4 067 89 4 067 89 4 067 89 4 067 89
eletrónico (6000/10kA)
Opcional Pilotagem ON/OFF,
2 x 1,5 mm 2 , contacto seco 12 V Secção da linha do 1,5 1,5 1,5 1,5
modulo eletrónico
Proteção da linha 2P+T Incluída Incluída Incluída Incluída
DST 0 039 53 0 039 53 0 039 53 0 039 53
