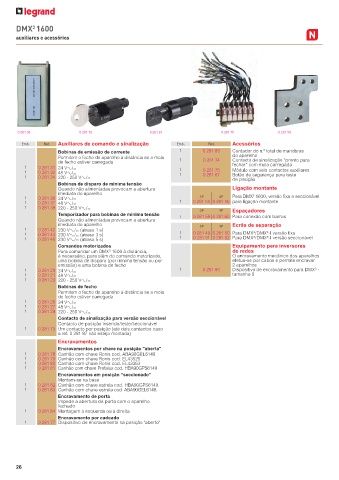

DMX 1600
            3
       auxiliares e acessórios


















       0 281 39              0 281 78                 0 281 81                 0 281 75            0 281 59

         Emb.   Ref.  Auxiliares de comando e sinalização      Emb.       Ref.     Acessórios
                     Bobinas de emissão de corrente             1       0 281 88   Contador do n.º total de manobras
                     Permitem o fecho do aparelho à distância se a mola            do aparelho
                     de fecho estiver carregada                 1       0 281 74   Contacto de sinalização “pronto para
          1    0 281 31 24 VA/=                                 1                  fechar” com mola carregada
          1   0 281 32 48 VA/=                                  1       0 281 75   Módulo com seis contactos auxiliares
          1   0 281 34 220 - 250 VA/=                                   0 281 87   Botão de segurança para teste
                                                                                   de posição
                     Bobinas de disparo de mínima tensão
                     Quando não alimentadas provocam a abertura                    Ligação montante
                     imediata do aparelho                                                 3
          1   0 281 36 24 VA/=                                         3P     4P   Para DMX  1600, versão fixa e seccionável
          1   0 281 37 48 VA/=                                  1    0 281 55 0 281 56 para ligação montante
          1   0 281 39 220 - 250 VA/=
                                                                       3P     4P   Espaçadores
                     Temporizador para bobinas de mínima tensão  1   0 281 59 0 281 60 Para conexão com barras
                     Quando não alimentadas provocam a abertura
                     imediata do aparelho                              3P     4P   Ecrãs de separação
          1   0 281 42 230 VA/= (atraso 1 s)
          1   0 281 44 230 VA/= (atraso 3 s)                    1    0 281 49 0 281 50 Para DMX³/DMX³-I versão fixa
          1   0 281 46 230 VA/= (atraso 5 s)                    1    0 281 51 0 281 52 Para DMX³/DMX³-I versão seccionável
                     Comandos motorizados                                          Equipamento para inversores
                     Para comandar um DMX³ 1600 à distância,                       de redes
                     é necessário, para além do comando motorizado,                O encravamento mecânico dos aparelhos
                     uma bobina de disparo (por mínima tensão ou por               efetua-se por cabos e permite encravar
                     emissão) e uma bobina de fecho                                2 aparelhos
                                                                                                                3
          1   0 281 20 24 VA/=                                  1       0 281 90   Dispositivo de encravamento para DMX  -
          1   0 281 21 48 VA/=                                                     tamanho 0
          1   0 281 23 220 - 250 VA/=
                     Bobinas de fecho
                     Permitem o fecho do aparelho à distância se a mola
                     de fecho estiver carregada
          1   0 281 26 24 VA/=
          1   0 281 27 48 VA/=
          1   0 281 29 220 - 250 VA/=
                     Contacto de sinalização para versão seccionável
                     Contacto de posição inserido/teste/seccionável
          1   0 281 73 Um contacto por posição (até dois contactos caso
                     a ref. 0 281 87 não esteja montada)
                     Encravamentos
                     Encravamentos por chave na posição "aberta"
          1   0 281 78 Canhão com chave Ronis cod. ABA90GEL6149
          1   0 281 79 Canhão com chave Ronis cod. EL43525
          1   0 281 80 Canhão com chave Ronis cod. EL43363
          1    0 281 81 Canhão com chave Profalux cod. HBA90GPS6149
                     Encravamentos em posição “seccionado”
                     Montam-se na base
          1   0 281 82 Canhão com chave estrela cod. HBA90GPS6149.
          1   0 281 83 Canhão com chave estrela cod. ABA90GEL6149.
                     Encravamento de porta
                     Impede a abertura da porta com o aparelho
                     fechado
          1   0 281 84 Montagem à esquerda ou à direita
                     Encravamento por cadeado
          1   0 281 77 Dispositivo de encravamento na posição "aberto"








       26
