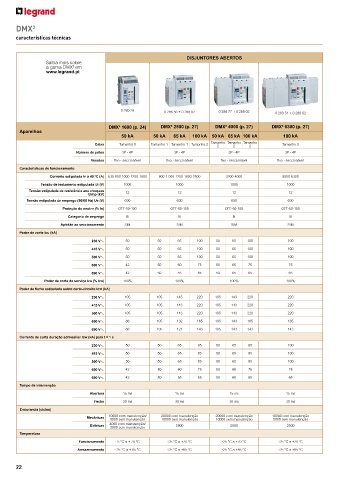

Page 6 - Legrand - Catálogo 2018/2019

DMX 3

características técnicas

DISJUNTORES ABERTOS
Saiba mais sobre
a gama DMX em
3
www.legrand.pt

0 280 28 0 286 56 + 0 288 02 0 286 77 + 0 288 02 0 289 51 + 0 288 02

DMX³ 1600 (p. 24) DMX³ 2500 (p. 27) DMX³ 4000 (p. 27) DMX³ 6300 (p. 27)
Aparelhos
50 kA 50 kA 65 kA 100 kA 50 kA 65 kA 100 kA 100 kA
Caixa Tamanho 0 Tamanho 1 Tamanho 1 Tamanho 2 Tamanho Tamanho Tamanho Tamanho 3
2 2 2
Número de pólos 3P - 4P 3P - 4P 3P - 4P 3P - 4P
Versões fixo - seccionável fixo - seccionável fixo - seccionável fixo - seccionável
Características de funcionamento
Corrente estipulada In a 40 ºC (A) 630-800-1000-1250-1600 800-1 000-1250-1600-2500 3200-4000 5000-6300
Tensão de isolamento estipulada Ui (V) 1000 1000 1000 1000
Tensão estipulada de resistência aos choques 12 12 12 12
Uimp (kV)
Tensão estipulada de emprego (50/60 Hz) Ue (V) 690 690 690 690
Proteção do neutro (% In) OFF-50-100 OFF-50-100 OFF-50-100 OFF-50-100
Categoria de emprego B B B B
Aptidão ao seccionamento SIM SIM SIM SIM
Poder de corte Icu (kA)
230 VA 50 50 65 100 50 65 100 100
415 VA 50 50 65 100 50 65 100 100
500 VA 50 50 65 100 50 65 100 100
600 VA 42 50 60 75 50 65 75 75
690 VA 42 50 55 65 50 65 65 65
Poder de corte de serviço Ics (% Icu) 100% 100% 100% 100%
Poder de fecho estipulado sobre curto-circuito Icm (kA)
230 VA 105 105 143 220 105 143 220 220
415 VA 105 105 143 220 105 143 220 220
500 VA 105 105 143 220 105 143 220 220
600 VA 88 105 132 165 105 143 165 165
690 VA 88 105 121 143 105 143 143 143
Corrente de curta duração admissível Icw (kA) para t = 1 s
230 VA 50 50 65 85 50 65 85 100
415 VA 50 50 65 85 50 65 85 100
500 VA 50 50 65 85 50 65 85 100
600 VA 42 50 60 75 50 65 75 75
690 VA 42 50 55 65 50 65 65 65
Tempo de intervenção
Abertura 15 ms 15 ms 15 ms 15 ms
Fecho 30 ms 30 ms 30 ms 30 ms
Endurancia (ciclos)
10000 com manutenção/ 20000 com manutenção 20000 com manutenção 10000 com manutenção
Mecânicas
5000 sem manutenção 10000 sem manutenção 10000 sem manutenção 5000 sem manutenção
4000 com manutenção/
Elétricas 5000 5000 2500
3000 sem manutenção
Temperatura
Funcionamento - 5 °C a + 70 °C -25 °C a +70 °C -25 °C a +70 °C -25 °C a +70 °C
Armazenamento - 25 °C a + 85 °C -25 °C a +85 °C -25 °C a +85 °C -25 °C a +85 °C

22
