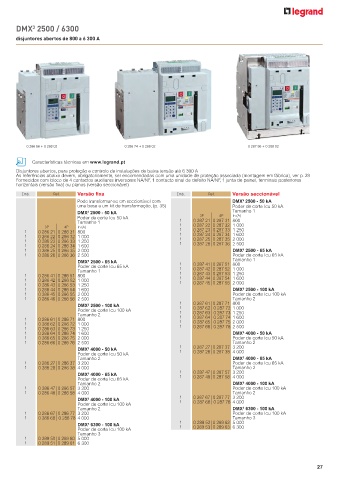

Page 11 - Legrand - Catálogo 2018/2019

DMX 2500 / 6300
3
disjuntores abertos de 800 a 6 300 A

Cas 1

Cas 2

0 000 00
Cas 3

0 286 56 + 0 288 02 0 286 74 + 0 288 02 0 287 56 + 0 288 02

Características técnicas em www.legrand.pt

Disjuntores abertos, para proteção e controlo de instalações de baixa tensão até 6 300 A
As referências abaixo devem, obrigatoriamente, ser encomendadas com uma unidade de proteção associada (montagem em fábrica), ver p. 28
Fornecidos com bloco de 4 contactos auxiliares inversores NA/NF, 1 contacto sinal de defeito NA/NF, 1 junta de painel, terminais posteriores
horizontais (versão fixa) ou planos (versão seccionável)
Emb. Ref. Versão fixa Emb. Ref. Versão seccionável
Pode transformar-se em seccionável com DMX³ 2500 - 50 kA
uma base e um kit de transformação, (p. 35) Poder de corte Icu 50 kA
DMX³ 2500 - 50 kA Tamanho 1
Poder de corte Icu 50 kA 3P 4P In (A)
Tamanho 1 1 0 287 21 0 287 31 800
3P 4P In (A) 1 0 287 22 0 287 32 1 000
1 0 286 21 0 286 31 800 1 1 0 287 23 0 287 33 1 250
1 0 286 22 0 286 32 1 000 1 0 287 24 0 287 34 1 600
1 0 286 23 0 286 33 1 250 1 0 287 25 0 287 35 2 000
1 0 286 24 0 286 34 1 600 0 287 26 0 287 36 2 500
1 0 286 25 0 286 35 2 000 DMX³ 2500 - 65 kA
1 0 286 26 0 286 36 2 500 Poder de corte Icu 65 kA
DMX³ 2500 - 65 kA 1 Tamanho 1
Poder de corte Icu 65 kA 1 0 287 41 0 287 51 800
0 287 42 0 287 52 1 000
Tamanho 1
1 0 286 41 0 286 51 800 1 0 287 43 0 287 53 1 250
1 0 286 42 0 286 52 1 000 1 0 287 44 0 287 54 1 600
1 0 286 43 0 286 53 1 250 1 0 287 45 0 287 55 2 000
1 0 286 44 0 286 54 1 600 DMX³ 2500 - 100 kA
1 0 286 45 0 286 55 2 000 Poder de corte Icu 100 kA
1 0 286 46 0 286 56 2 500 Tamanho 2
DMX³ 2500 - 100 kA 1 1 0 287 61 0 287 71 800
0 287 62 0 287 72 1 000
Poder de corte Icu 100 kA 1
Tamanho 2 0 287 63 0 287 73 1 250
1 0 286 61 0 286 71 800 1 0 287 64 0 287 74 1 600
1 0 286 62 0 286 72 1 000 1 0 287 65 0 287 75 2 000
1 0 286 63 0 286 73 1 250 1 0 287 66 0 287 76 2 500
1 0 286 64 0 286 74 1 600 DMX³ 4000 - 50 kA
1 0 286 65 0 286 75 2 000 Poder de corte Icu 50 kA
1 0 286 66 0 286 76 2 500 Tamanho 2
DMX³ 4000 - 50 kA 1 1 0 287 27 0 287 37 3 200
0 287 28 0 287 38 4 000
Poder de corte Icu 50 kA
Tamanho 2 DMX³ 4000 - 65 kA
1 0 286 27 0 286 37 3 200 Poder de corte Icu 65 kA
1 0 286 28 0 286 38 4 000 Tamanho 2
DMX³ 4000 - 65 kA 1 1 0 287 47 0 287 57 3 200
0 287 48 0 287 58 4 000
Poder de corte Icu 65 kA
Tamanho 2 DMX³ 4000 - 100 kA
1 0 286 47 0 286 57 3 200 Poder de corte Icu 100 kA
1 0 286 48 0 286 58 4 000 Tamanho 2
DMX³ 4000 - 100 kA 1 1 0 287 67 0 287 77 3 200
0 287 68 0 287 78 4 000
Poder de corte Icu 100 kA
Tamanho 2 DMX³ 6300 - 100 kA
1 0 286 67 0 286 77 3 200 Poder de corte Icu 100 kA
1 0 286 68 0 286 78 4 000 Tamanho 3
DMX³ 6300 - 100 kA 1 1 0 289 52 0 289 62 5 000
0 289 53 0 289 63 6 300
Poder de corte Icu 100 kA
Tamanho 3
1 0 289 50 0 289 60 5 000
1 0 289 51 0 289 61 6 300
27
