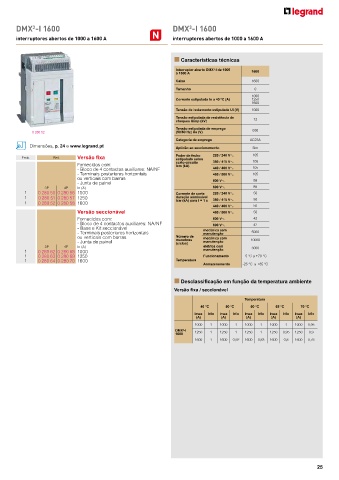

DMX -I 1600                                            DMX -I 1600
                                                                   3
            3
       interruptores abertos de 1000 a 1600 A                 interruptores abertos de 1000 a 1600 A


                                                              n Características técnicas

                                                               Interruptor aberto DMX 3 -I de 1000    1600
                                                               a 1600 A
                                                               Caixa                     1600
                                                               Tamanho                    0
                                                                                         1000
                                                               Corrente estipulada In a 40 ºC (A)  1250
                                                                                         1600
                                                               Tensão de isolamento estipulada Ui (V)  1000
                                                               Tensão estipulada de resistência de   12
                                                               choques Uimp (kV)
                                                               Tensão estipulada de emprego
            0 280 52                                           (50/60 Hz) Ue (V)          690
                                                               Categoria de emprego      AC23A
           Dimensões, p. 24 e www.legrand.pt                   Aptidão ao seccionamento   Sim

         Emb.       Ref.    Versão fixa                        Poder de fecho   220 / 240 VA   105
                                                               estipulado sobre
                                                                                          105
                            Fornecidos com:                    curto-circuito    380 / 415 VA
                                                               Icm (kA)
                            - Bloco de 4 contactos auxiliares: NA/NF        440 / 460 VA  105
                            - Terminais posteriores horizontais             480 / 500 VA   105
                            ou verticais com barras                         600 VA        88
                            - Junta de painel
                 3P     4P  In (A)                                          690 VA        88
          1   0 280 50 0 280 56 1000                           Corrente de curta   220 / 240 VA   50
          1   0 280 51 0 280 57 1250                           duração admissível   380 / 415 VA   50
          1   0 280 52 0 280 58 1600                           Icw (kA) para t = 1 s
                                                                            440 / 460 VA  50
                            Versão seccionável                              480 / 500 VA   50
                            Fornecidos com:                                 600 VA        42
                            - Bloco de 4 contactos auxiliares: NA/NF        690 VA        42
                            - Base e Kit seccionável                    mecânica sem
                            - Terminais posteriores horizontais         manutenção       5000
                            ou verticais com barras            Número de   mecânica com
                            - Junta de painel                  manobras   manutenção     10000
                                                               (ciclos)
                 3P     4P  In (A)                                      elétrica com     3000
          1   0 280 62 0 280 68 1000                                    manutenção
          1   0 280 63 0 280 69 1250                                    Funcionamento   -5 °C a +70 °C
          1   0 280 64 0 280 70 1600                           Temperatura
                                                                        Armazenamento  -25 °C  a +85 °C
                                                              n Desclassificação em função da temperatura ambiente
                                                              Versão fixa / seccionável
                                                                                       Temperatura
                                                                       40 °C    50 °C    60 °C    65 °C    70 °C
                                                                     Imax   Ir/In  Imax   Ir/In  Imax   Ir/In  Imax   Ir/In  Imax   Ir/In
                                                                      (A)      (A)     (A)      (A)      (A)
                                                                     1000  1  1000  1  1000  1  1000  1  1000  0,95
                                                               DMX 3 -I   1250  1  1250  1  1250  1  1250  0,95  1250  0,9
                                                               1600
                                                                     1600  1  1600  0,92  1600  0,83  1600  0,8  1600  0,76


























                                                                                                                25
