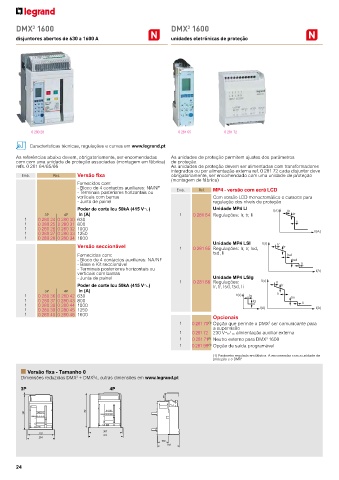

Page 8 - Legrand - Catálogo 2018/2019

DMX 1600 DMX 1600
3
3
disjuntores abertos de 630 a 1600 A unidades eletrónicas de proteção

0 280 28 0 281 65 0 281 72

Características técnicas, regulações e curvas em www.legrand.pt

As referências abaixo devem, obrigatoriamente, ser encomendadas As unidades de proteção permitem ajustes dos parâmetros
com com uma unidade de proteção associadas (montagem em fábrica) de proteção.
refs. 0 281 64/65/66 As unidades de proteção devem ser alimentadas com transformadores
integrados ou por alimentação externa ref. 0 281 72 cada disjuntor deve
Emb. Ref. Versão fixa obrigatoriamente, ser encomendado com uma unidade de proteção
(montagem de fábrica)
Fornecidos com:
- Bloco de 4 contactos auxiliares: NA/NF Emb. Ref. MP4 - versão com ecrã LCD
- Terminais posteriores horizontais ou
verticais com barras Com versão LCD monocromático e cursoes para
- Junta de painel regulação dos níveis de proteção
Poder de corte Icu 50kA (415 VA) Unidade MP4 LI t(s) Ir
3P 4P In (A) 1 0 281 64 Regulações: Ir, tr, li tr
1 0 280 24 0 280 30 630 Ii
1 0 280 25 0 280 31 800
1 0 280 26 0 280 32 1000
1 0 280 27 0 280 33 1250 I(A)
1 0 280 28 0 280 34 1600
Unidade MP4 LSI t(s) Ir
Versão seccionável 1 0 281 65 Regulações: Ir, tr, Isd, tr
tsd, li
Fornecidos com: Isd
- Bloco de 4 contactos auxiliares: NA/NF tsd
- Base e Kit seccionável Ii
- Terminais posteriores horizontais ou I(A)
verticais com barras
- Junta de painel Unidade MP4 LSIg
1 0 281 66 Regulações: t(s) Ir
Poder de corte Icu 50kA (415 VA) Ir, tr, Isd, tsd, Ii tr
3P 4P In (A)
1 0 280 36 0 280 42 630 t(s) lg Ii tm
1 0 280 37 0 280 43 800 tg li
1 0 280 38 0 280 44 1000
1 0 280 39 0 280 45 1250 I(A) I(A)
1 0 280 40 0 280 46 1600
Opcionais
1 0 281 70 (1) Opção que permite o DMX ser comunicante para
3
a supervisão
1 0 281 72 230 VA/ = alimentação auxiliar externa
1 0 281 71 (1) Neutro externo para DMX 1600
3
1 0 281 99 (1) Opção de saída programável
(1) Parâmetro regulado em fábrica. A encomendar com a unidade de
proteção e o DMX 3
n Versão fixa - Tamanho 0
Dimensões reduzidas DMX + DMX -I, outras dimensões em www.legrand.pt
3
3
3P 4P
66

321 321

307
237 324
254
100
203

24
